Stuttgarter Muffenbausatz

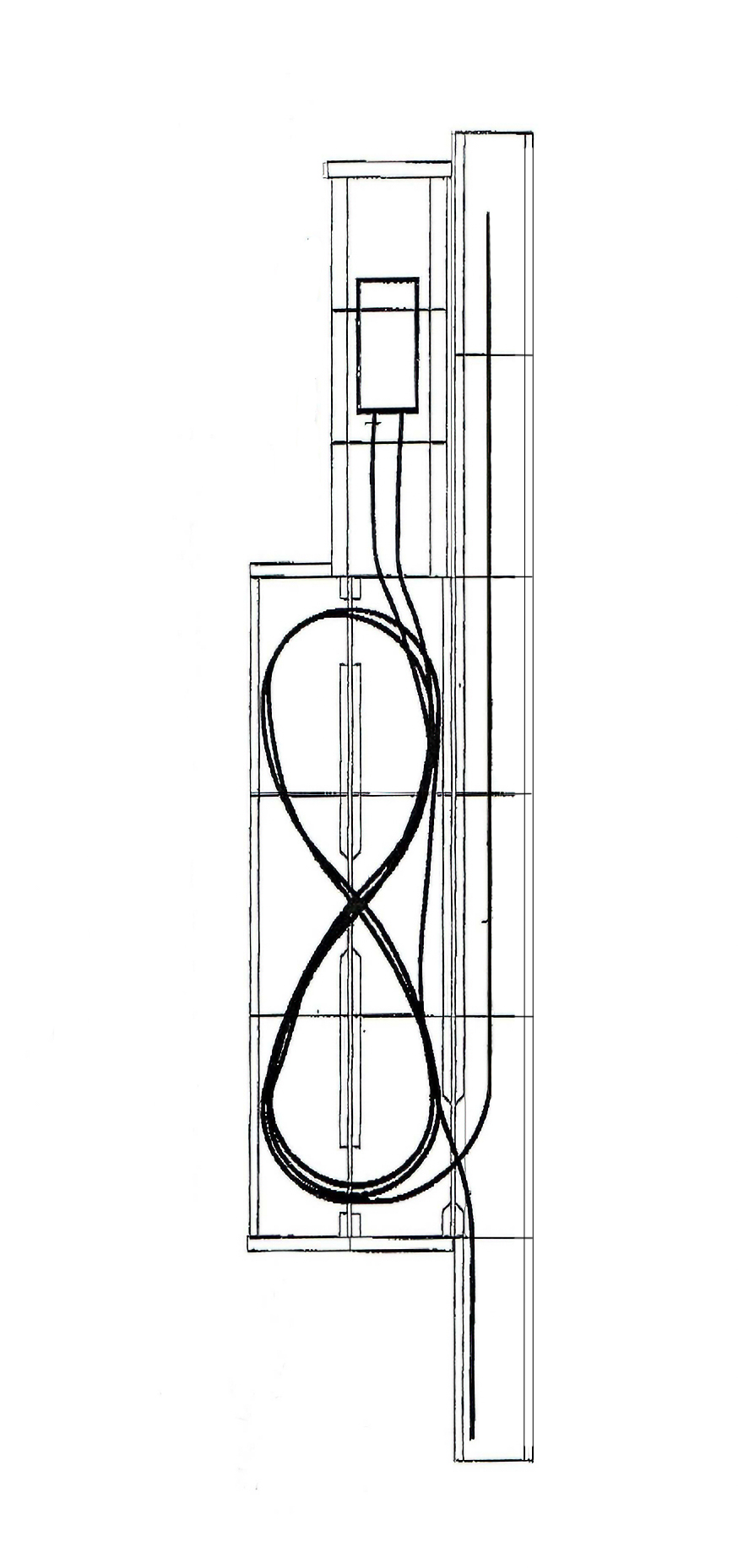

Der Stuttgarter Muffenbausatz zeichnet sich zusätzlich durch eine besondere Verlegeart und Ausführung aus, die es ermöglicht, eine große Kabelschlaufe innerhalb der Breite der Anlage zu schaffen. Diese Kabelschlaufe bietet den Vorteil, dass eine zusätzliche Kabellänge als Reserve vor Ort vorhanden ist. Sollte eine Beschädigung der Kabel auftreten, kann der Vorrat an Kabellänge unmittelbar genutzt werden, um die Havarie schnell zu beheben. Das Kabel wird dabei einfach in längerer Ausführung im Muffenbausatz abgewickelt und sicher aufbewahrt, sodass im Bedarfsfall mehr Kabelmeter schnell und problemlos zur Verfügung stehen.
Diese durchdachte Lösung des Stuttgarter Muffenbausatzes macht ihn besonders geeignet für anspruchsvolle Infrastrukturanlagen, die hohe Zuverlässigkeit und schnelle Reparaturmöglichkeiten erfordern.
Die aufliegenden Kanäle werden jeweils 3 Stück nebeneinander neben der Kabeltrasse angeordnet. Durch Ausschnitte in den Wänden (bauseits) der Kanäle und in der Kabeltrasse besteht die Möglichkeit die Kabel aus der Trasse herauszuführen, mit einer Muffe zu verbinden und wieder in die Kabeltrasse zuzuführen. Die Muffe liegt dabei in den 3 Kanälen Typ 1 Gr. 2. Geschlossen wird der Bausatz durch Endplatten.
| Baussatzlänge in mm |
lichte Breite in mm |
lichte Höhe in mm |
Artikel Nr. |
|---|---|---|---|
| 4000 | 800 | 160 | DB21370 |
| Bestandteile Bausatz | Details | Artikel Nr. |
|---|---|---|
| 6 Stück Kanal | Länge: 1000 mm lichte Breite: 400/370 mm lichte Höhe: 160 mm |
DB21371 |
| 6 Stück Deckel | Länge: 1000 mm Breite: 500 mm Höhe: 60 mm mit Anschlagmittel mittig Gewindehülse Rd12 |
DB21372 |
| 3 Stück Deckel | Länge: 300 mm Breite: 500 mm Höhe: 60 mm |
DB21373 |
| 3 Stück Trog | Typ 1 Gr. 2 Länge 600 mm |
DB21374 |
| 3 Stück Deckel | Länge: 600 mm Breite: 600 mm Höhe: 70 mm |
DB21375 |
| 1 Enddeckel | Länge: 600 mm Breite: 500 mm Höhe: 60 mm |
DB21376 |
