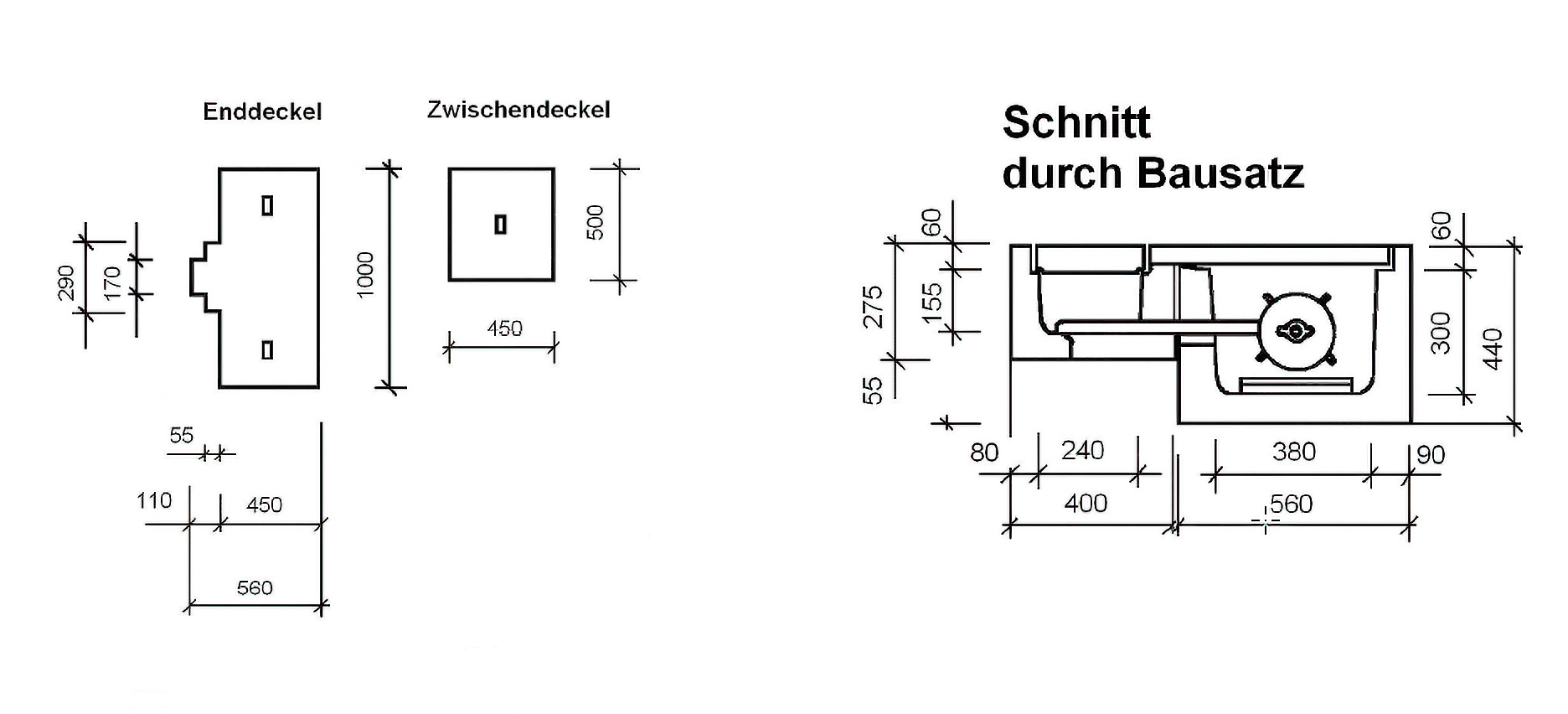

MUFFENBAUSATZ AUSFÜHRUNG III
Der Bausatz kann auch nach dem Verlegen des Kabelkanalstranges verlegt werden.
Durch 2 Aussparungen in der Seitenwand der Endtröge kann das Kabel in dem daneben verlegten Kabeltrog ein- und ausgeführt werden. Aufgrund der Größe des Bausatzes kann dieser bei jeder Kabelkanalgröße eingesetzt werden.
| Baussatzlänge in mm |
lichte Breite in mm |
lichte Höhe in mm |
Artikel Nr. |
|---|---|---|---|
| 5100 | 390/375 | 300 | DB21240 |
| Bestandteile Bausatz Ausführung I | Details | Artikel Nr. |
|---|---|---|
| 3 Kabeltröge | geschlossen lichte Breite: 390/375 mm lichte Höhe: 300 mm |
DB21341 |
| 2 Endtröge | lichte Maße wie vor, seitliche Aussparung 300/190 mm, geschlossene Stirnwand, Länge 1045 mm |
DB21343 |
| 2 Enddeckel | lichte Breite: 450 mm lichte Höhe: 60 mm Länge: 1000 mm |
DB21344 |
| 6 Zwischendeckel | lichte Breite: 450 mm lichte Höhe: 60 mm Länge: 1000 mm |
DB21342 |
