Schacht-Anschluss-Bausatz (ASB/SABS) – Effiziente Verbindung von Kabeltrassen und Schächten
Ein ASB oder SABS ist ein Schacht-Anschluss-Bausatz, der als Einführungs- bzw. Übergangselement zum Anschluss der Kabeltrasse an einen Schacht dient. Der Bausatz ermöglicht die präzise Führung von Kabeln aus den Kabelkanälen (BKK-Trögen) zum Schacht, sodass die Leitungen sicher und zuverlässig in den Schacht geführt werden können.
Flexibilität in Größen und Neigungswinkeln:
Der ASB ist in verschiedenen Größen und Neigungswinkeln verfügbar, um unterschiedlichen Kabelmengen und Anschlusswinkeln gerecht zu werden. Die Größe des ASB bestimmt dabei nicht nur die Kabelführungskapazität, sondern auch die Länge des Übergangs zum Schacht. Die Auswahl der ASB-Größe erfolgt in Abhängigkeit zur Einbindungstiefe des Schachtes. Dies ermöglicht die perfekte Anpassung an die spezifischen Projektanforderungen.
Beispiel zur Größenauswahl:
Ein ASB der Größe 3 zu 4 beschreibt die erforderliche Länge und Tiefe, die benötigt wird, um einen Trog der Größe 4 anzuschließen. Diese Größenangabe gewährleistet, dass die Komponenten nahtlos ineinandergreifen und eine stabile, sichere Verbindung zwischen Kabeltrasse und Schacht besteht.
Der Schacht-Anschluss-Bausatz (ASB/SABS) ist eine zuverlässige Lösung für die effektive und sichere Führung von Kabeln, optimiert für den langfristigen Einsatz in Infrastrukturprojekten.
(Dieses Produkt können wir ebenfalls für Schwerlastbefahrung herstellen)

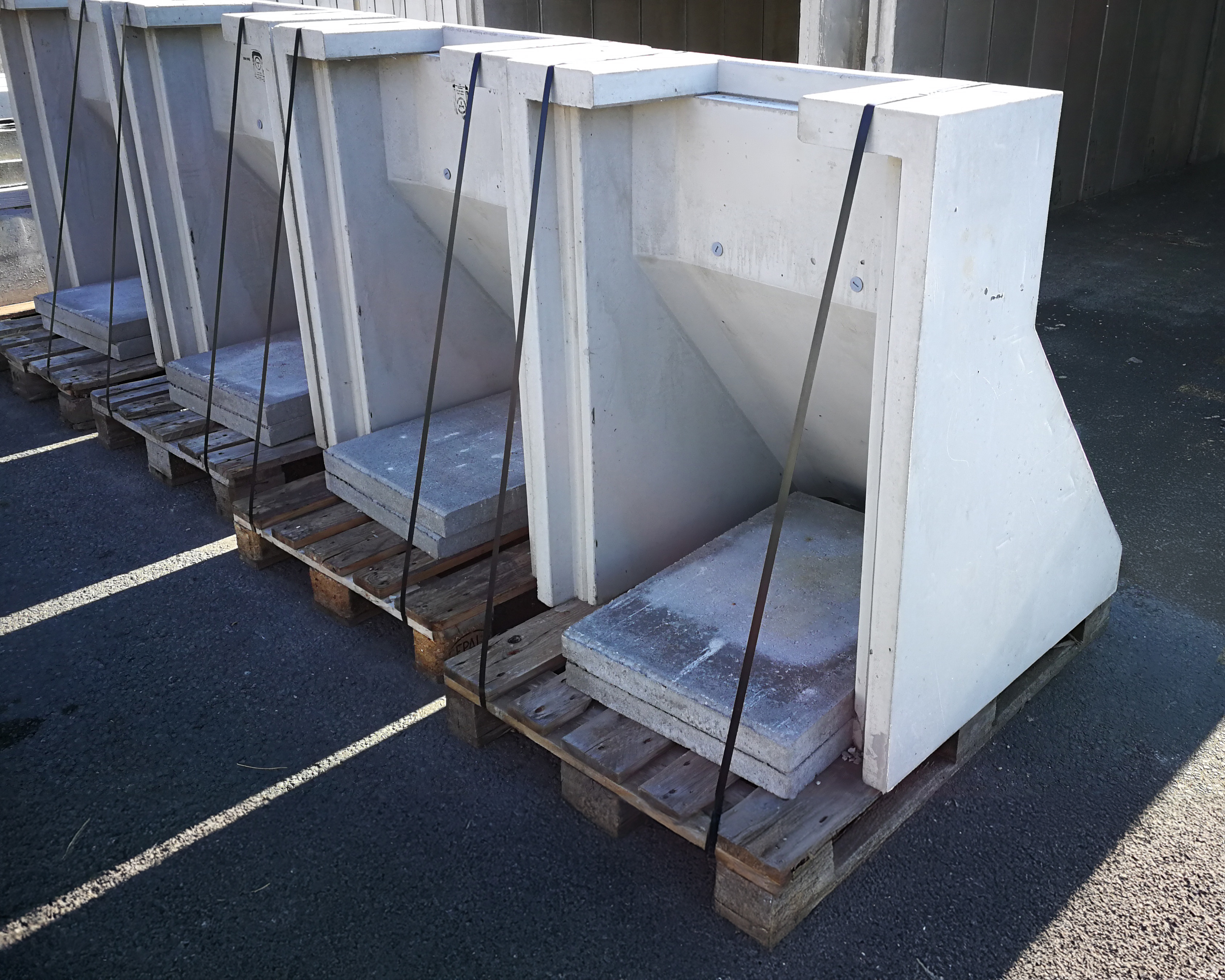

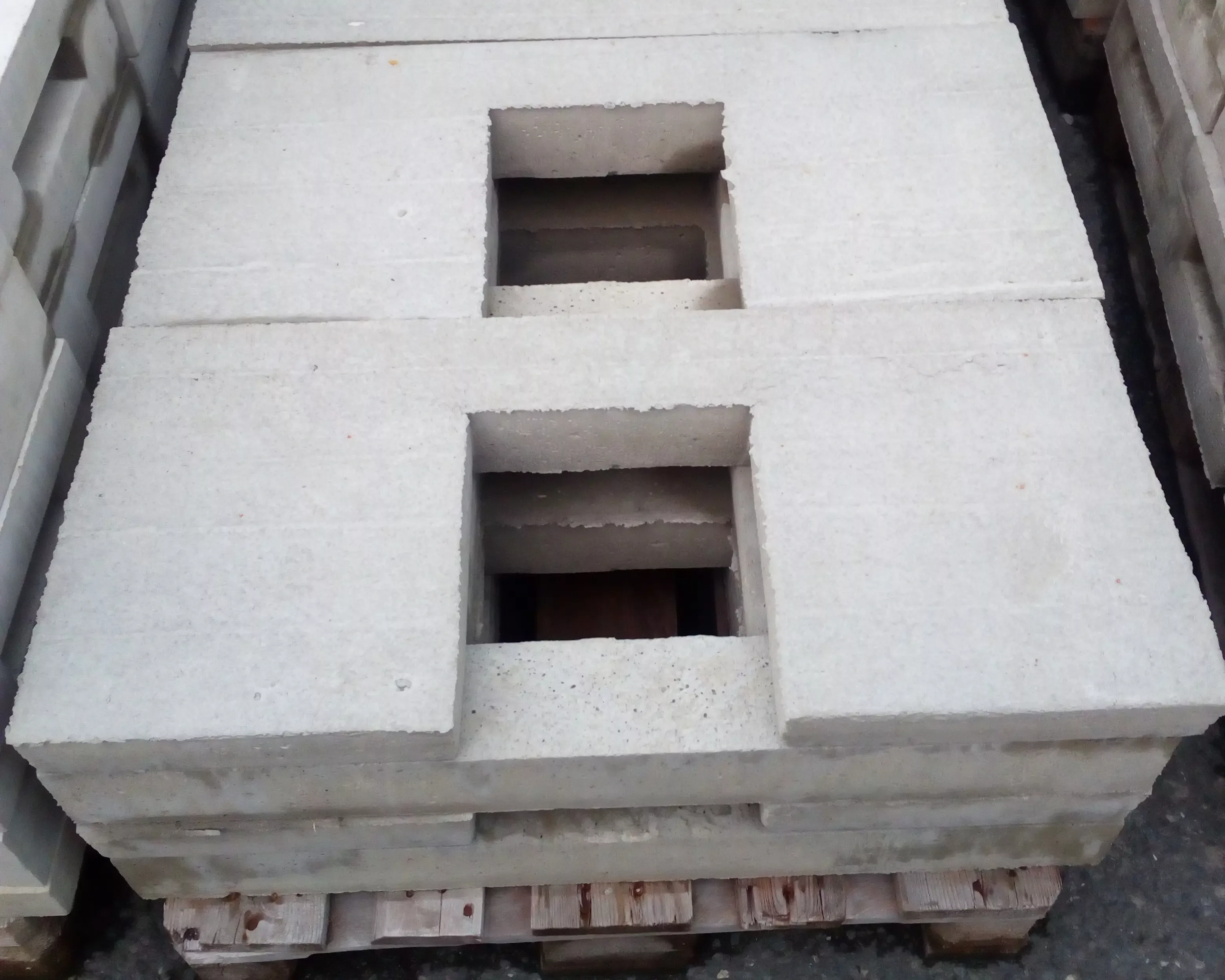

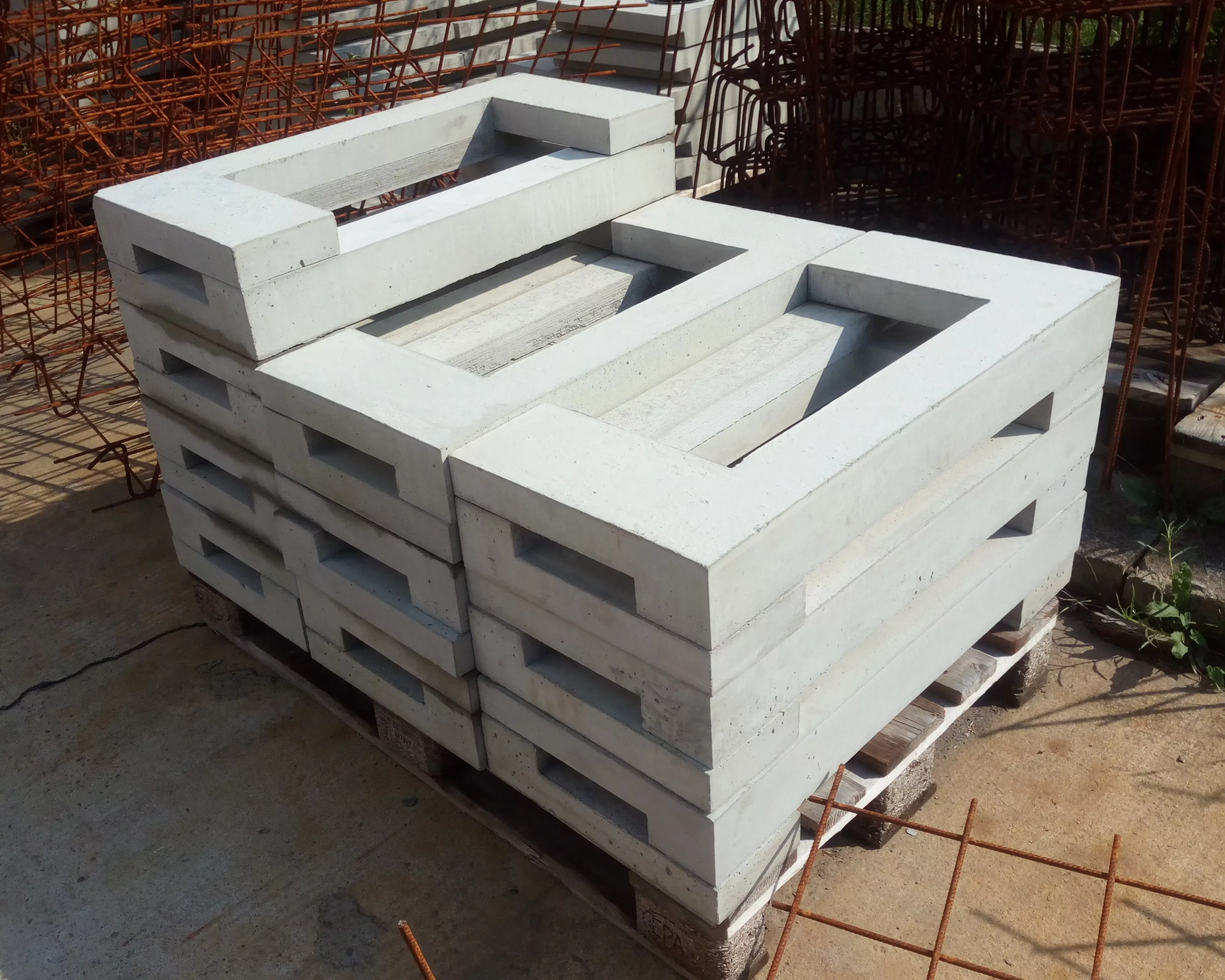

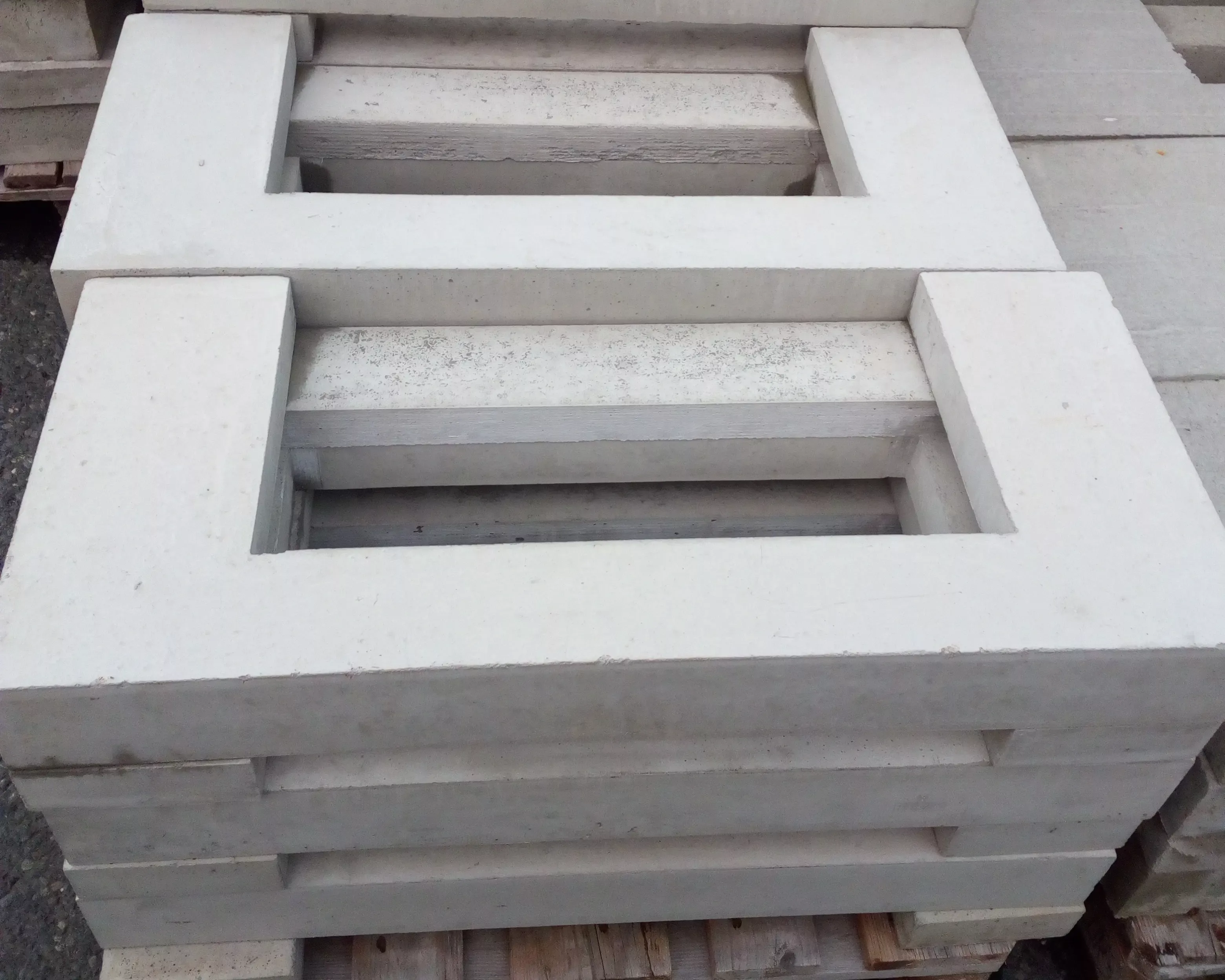

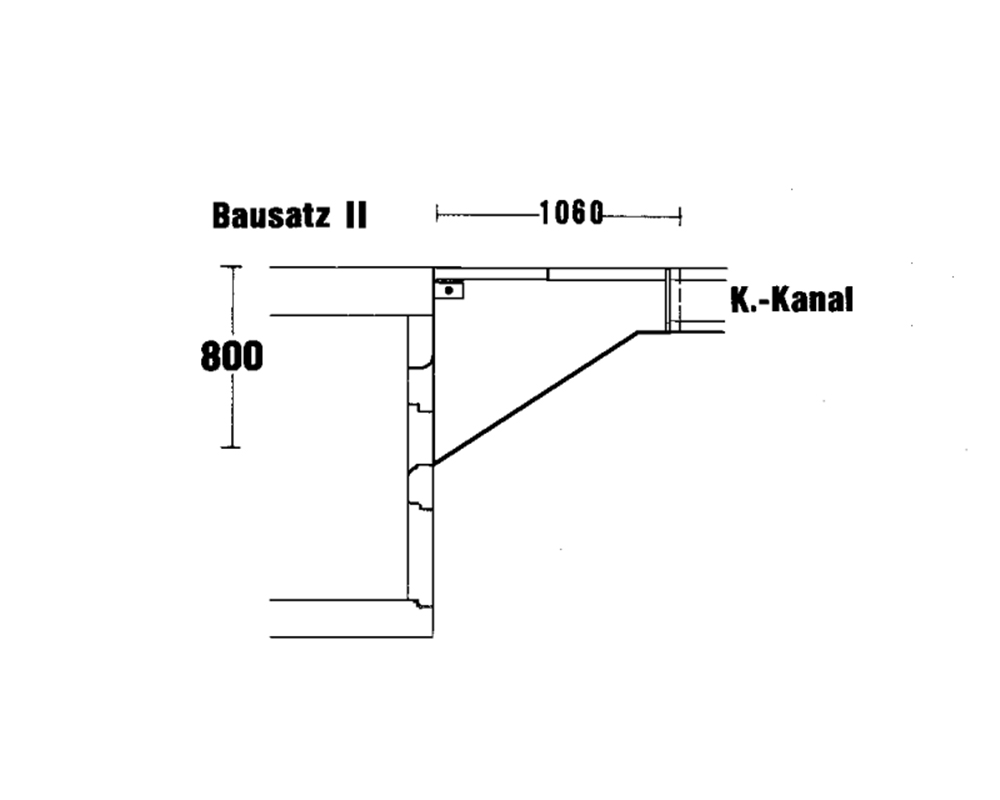

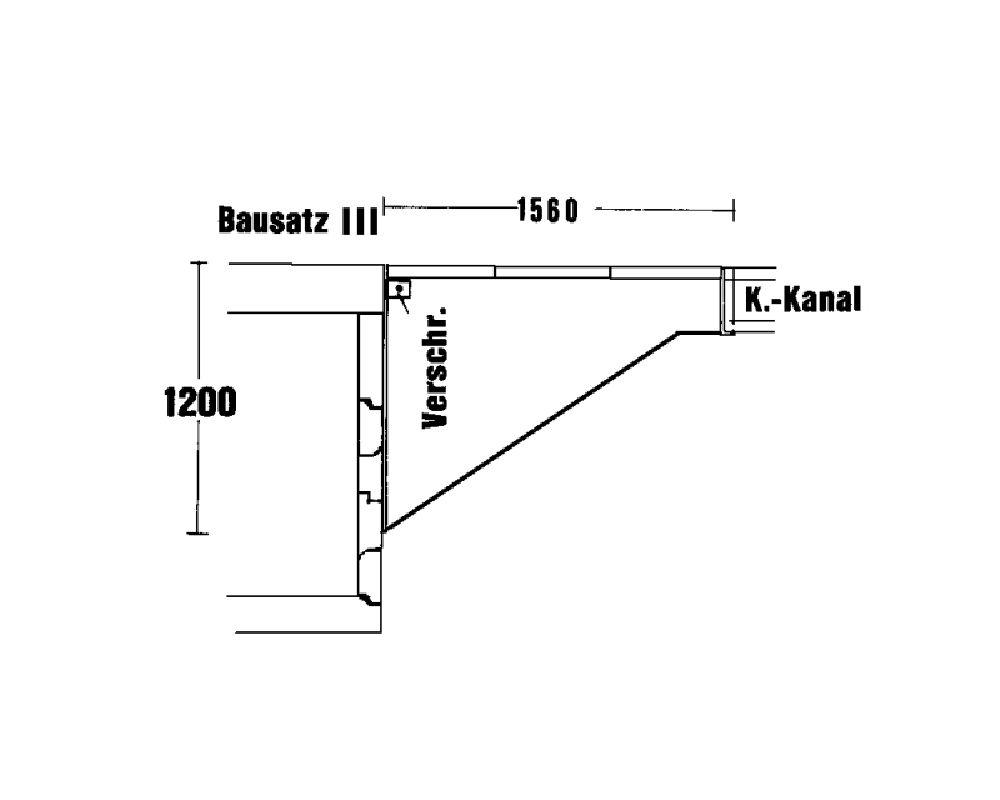

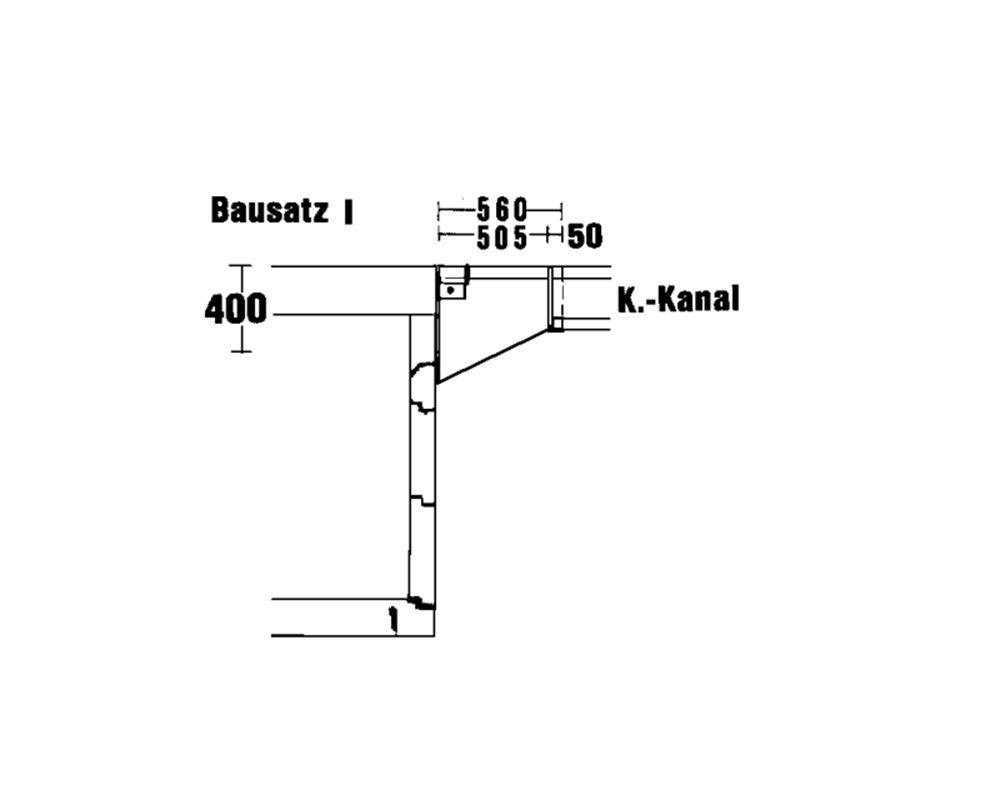

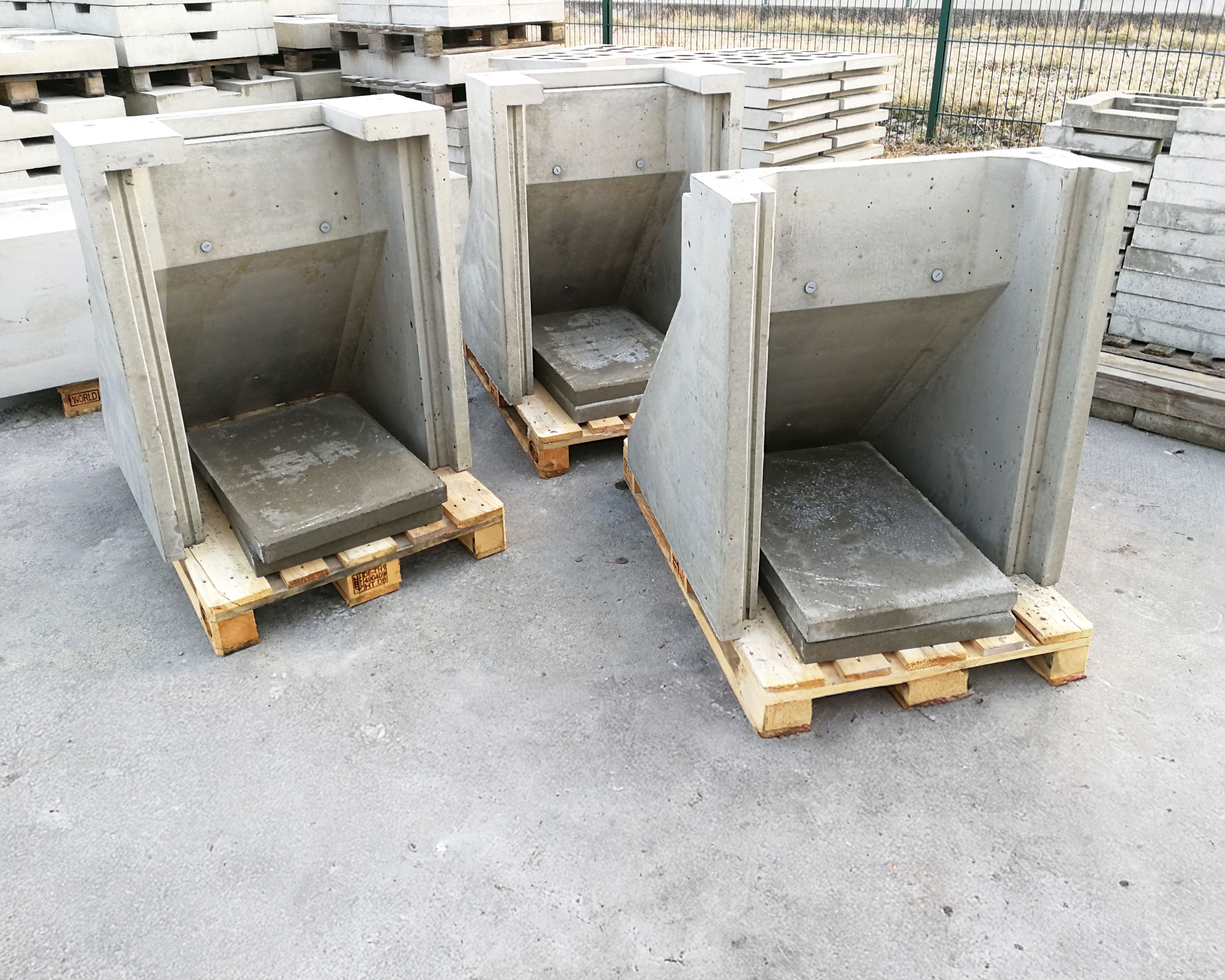

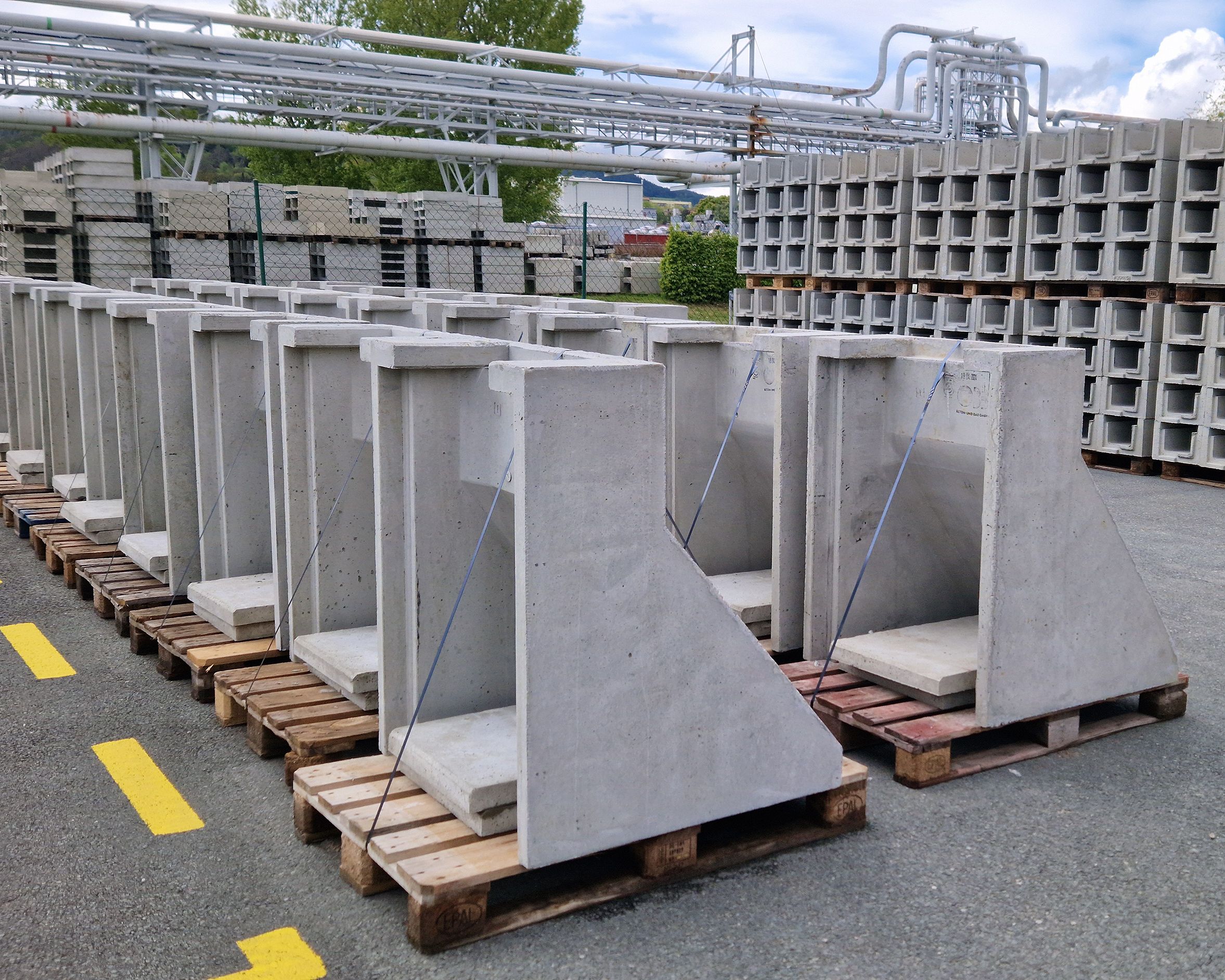

Schachtanschlussbaussatz zum Einführen der Kabel in Kabelaufbauschächte, wenn die Schachteinführung tiefer als Trassenniveau liegt. Mit drei Bausätzen (I,II,III) sind Kabeleinführtiefen von 400, 800 und 1200mm unter OK Schacht/ Kanal zu erreichen. Angeschlossen werden können die Kanäle der Größe 0-V a.D. sowie die Kanäle der Größe I, II, III, IIIa.i., IV i.F.. Das Öffnungsmaß richtet sich nach der Kabelkanalgröße.
Betongüte: C 35/45, XC4, XD2, XS2, XF3, XM1, XA1
| Ausführung | Bausatz I | Bausatz II | Bausatz II UNI | Bausatz III |
|---|---|---|---|---|

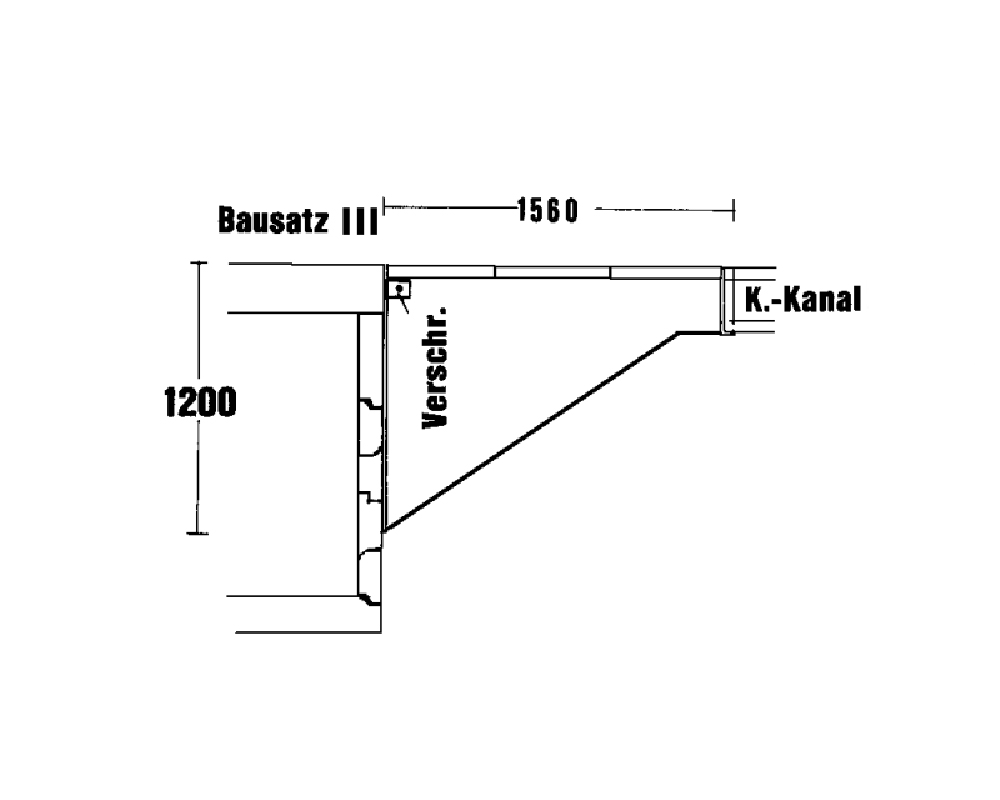

| Länge | 560 mm | 1060 mm | 1000 mm | 1560 mm |
| lichte Weite | 650 mm | 650 mm | 650 mm | 650 mm |
| Einführungstiefe | 400 mm | 800 mm | 800 mm | 1200 mm |
| Anzahl Deckel | 1 Stück 750/500/60 mm, bewehrt, 5kN |
2 Stück 750/500/60 mm, bewehrt, 5kN |
2 Stück 750/500/60 mm, bewehrt, 5kN |
3 Stück 750/500/60 mm, bewehrt, 5kN |
| Endplatte | Fest | Fest | Universell in den Größen I, II, IIIa und IV | Fest |
| Artikelnummern | Bausatz 1 | Bausatz 2 | Bausatz 2 UNI | Bausatz 3 |
|---|---|---|---|---|
| auf BKK 1 | DB23110 | DB23210 | DB23200 Enddeckel DB23091 |
DB23310 |
| auf BKK 2 | DB23120 | DB23220 | DB23200 Enddeckel DB23092 |
DB23320 |
| auf BKK 3 | DB23130 | DB23230 | - | DB23330 |
| auf BKK 3a | DB23140 | DB23240 | DB23200 Enddeckel DB23094 |
DB23340 |
| auf BKK 4 | DB23150 | DB23250 | DB23200 Enddeckel DB23095 |
DB23350 |
ASB-UNI – Flexibler Schacht-Anschluss-Bausatz für schnellere Verfügbarkeit
Der ASB-UNI bietet die bewährte Funktion eines klassischen Schacht-Anschluss-Bausatzes (ASB), jedoch mit einem entscheidenden Vorteil in der Konstruktion: Statt fest anbetonierter Kopfstücke verfügen die ASB-UNI Modelle über austauschbare Kopfplatten. Dadurch bleibt die Anschlussfähigkeit für unterschiedliche Kabelkanäle unverändert, jedoch profitiert der Hersteller von einer flexibleren Produktion und Lagerhaltung.
Vorteile der ASB-UNI Konstruktion:
- Schnellere Verfügbarkeit: Dank der Vorratshaltung der Kopfplatten kann die Produktion optimiert und die Lieferung beschleunigt werden.
- Erhöhte Flexibilität: Durch den modularen Aufbau mit Kopfplatten anstelle fest anbetonierter Kopfstücke lassen sich die ASB-UNI schneller und effizienter an verschiedene Projekte anpassen.
- Gleiche Anschlussqualität: Für den Anwender bleibt die Funktion und Anschlussmöglichkeit der ASB-UNI unverändert, sodass eine nahtlose Integration in bestehende Kabelkanalsysteme gewährleistet ist.
Mit dem ASB-UNI bietet der Hersteller eine innovative Lösung für die zügige und zuverlässige Versorgung im Kabeltrassenbau, die sowohl schnelle Verfügbarkeit als auch hohe Flexibilität in der Lagerhaltung ermöglicht.
Befestigungsmaterial für ASB ohne Halfen
bestehend aus:
- 2 Stück Winkel 130/90x80
- 4 Stück Sechskantschraube M12x80
- 4 Stück Schwerlasthülsen M12
- 4 Stück U-Scheiben M12
Artikelnummer: 23361
