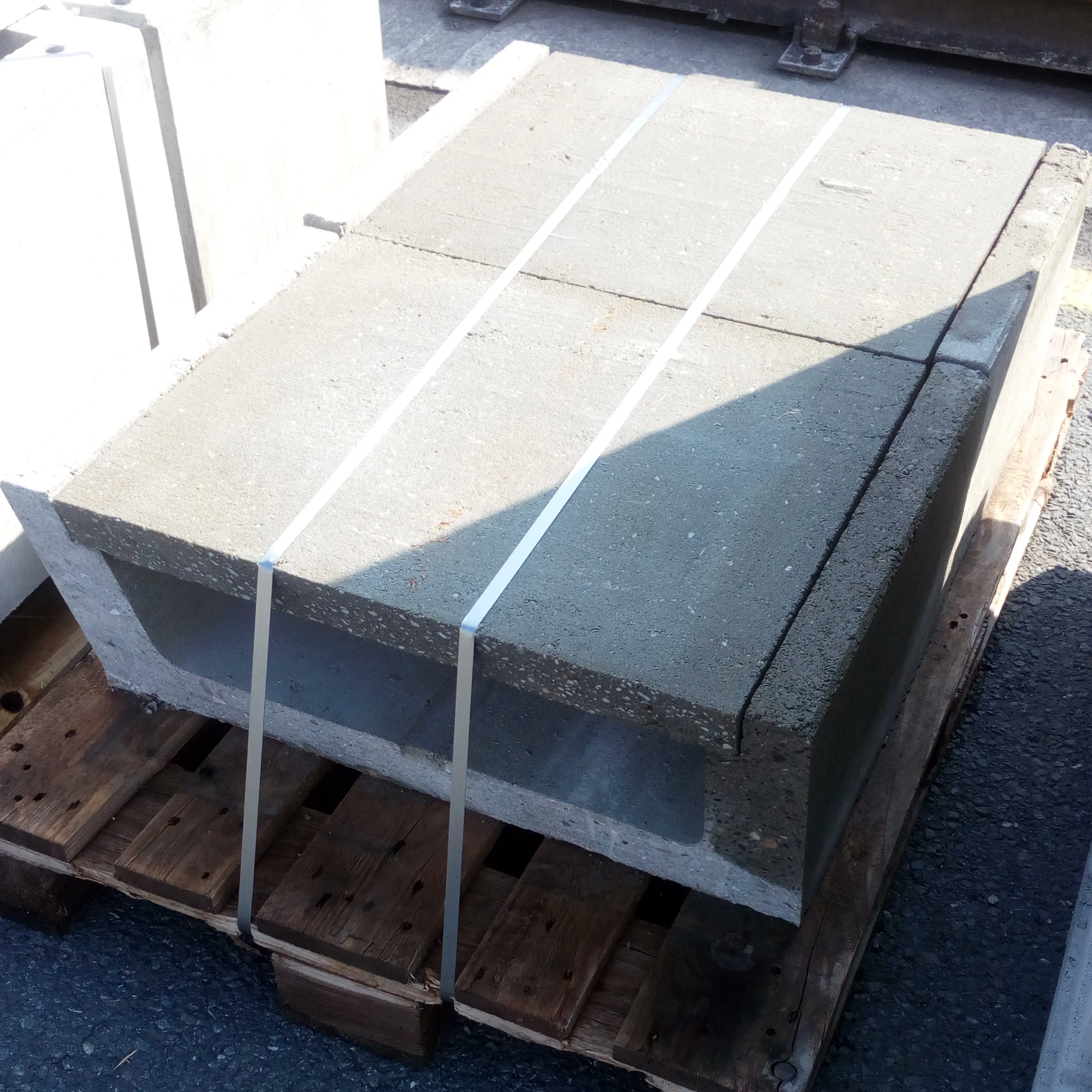

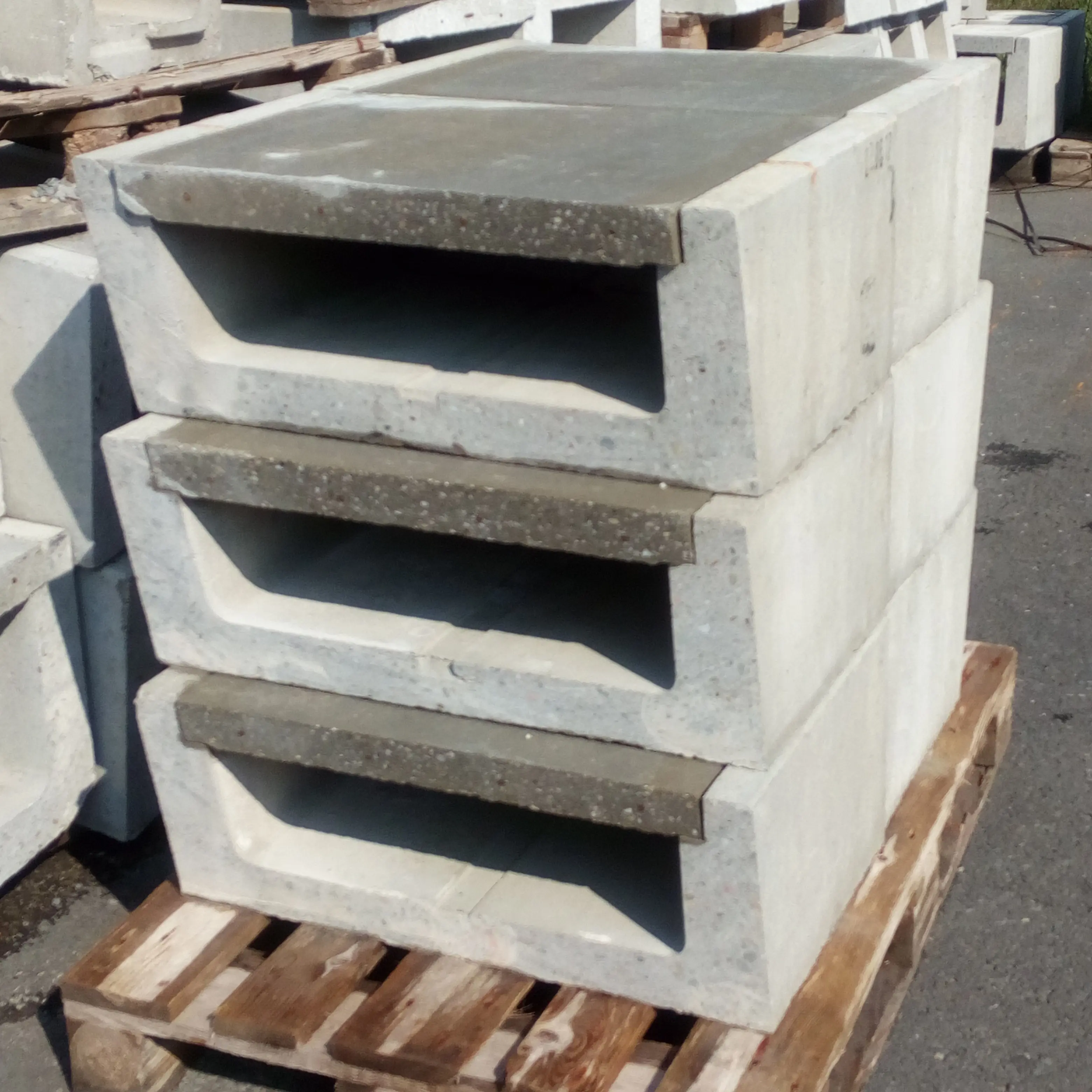

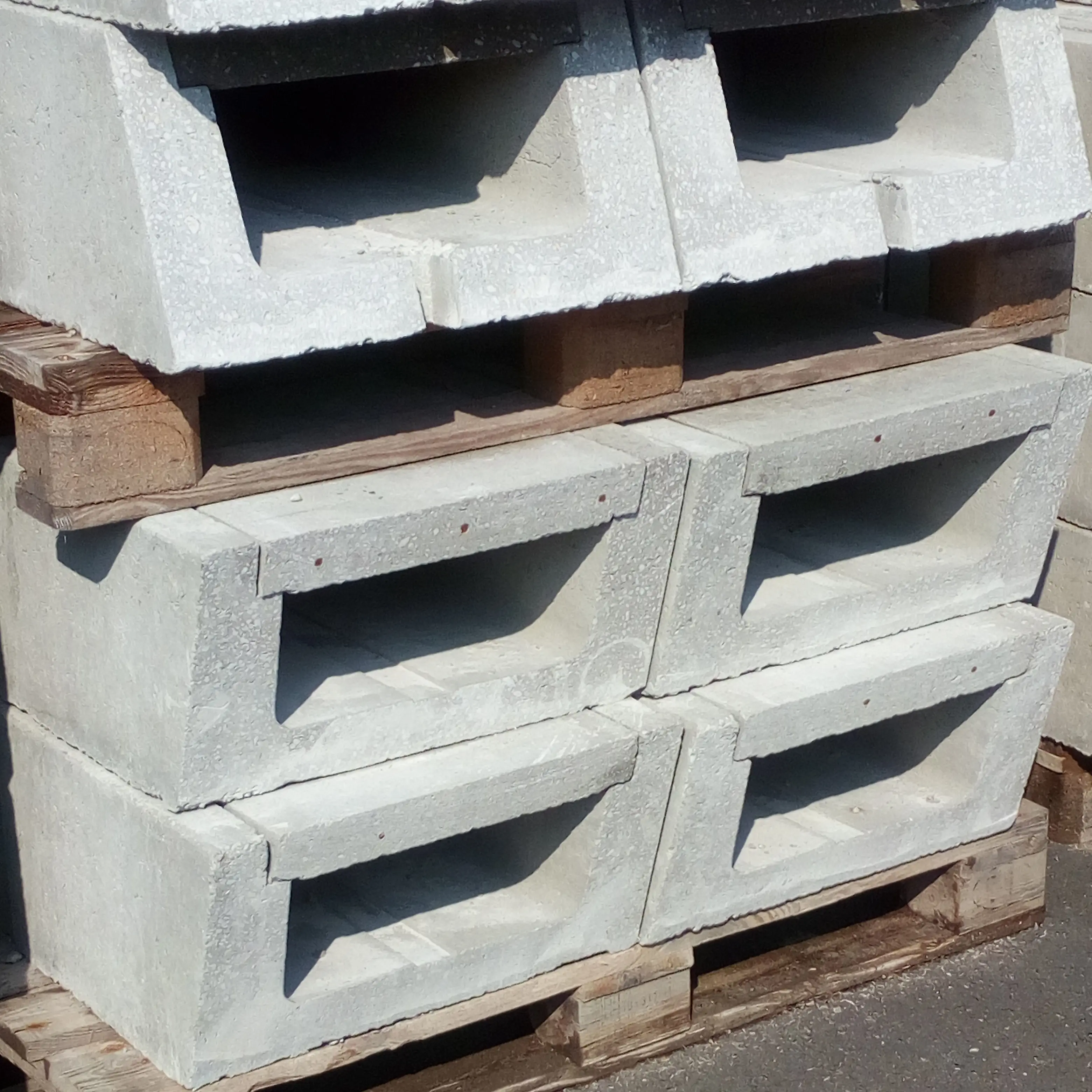

Absenkungsbausätze für Kabelkanälen mit innenliegenden Deckeln

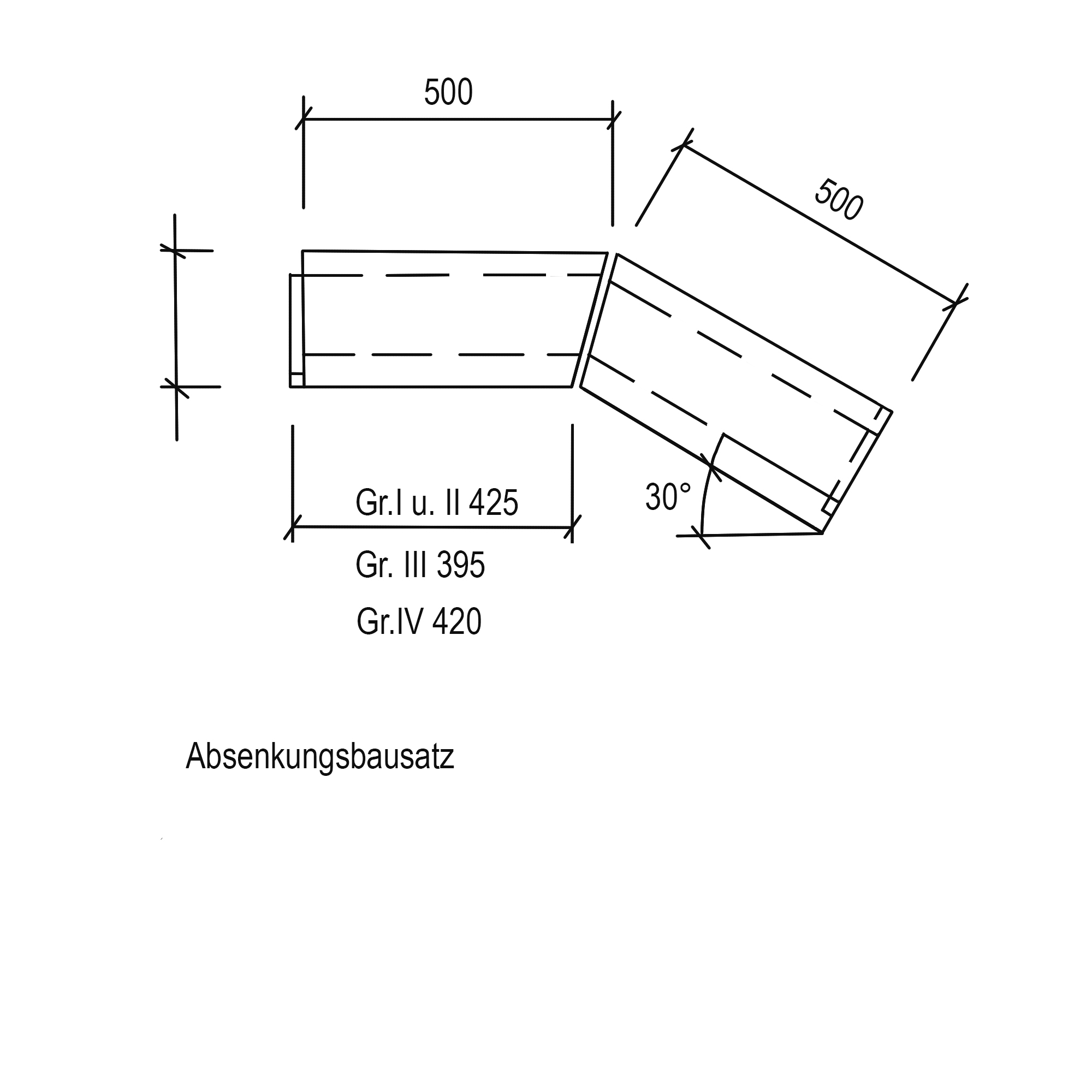

Absenkungsbausatz bestehend aus:
2 Stck. Trogteilen mit einer abgeschrägten Stirnseite zur Senkrechten hin. Diese Stirnseite ist ohne Falzausbildung. Die andere Seite ist mit einem Falz entsprechend den Normaltrögen ausgebildet. Deckelauflager entsprechend den Trogkanälen mit innenliegenden Deckelauflagerfalz.
2 Stck. Deckel, Stärke = 60 mm,
Länge entsprechend den Trogteilen,
bewehrt, 10kN
Betongüte Tröge: C35/45 XC4, XD3, XS3, XF3, XA2
Betongüte Deckel: C30/37 XC4, XF1, XA1, R12
| Größe | Breite i.L. mm |
Höhe i.L. mm |
Artikel - Nr. |
|---|---|---|---|
| I i.F. | 100 / 90 | 160 | DB11140 |
| II i.F. | 240 / 230 | 155 | DB11226 |
| III i.F. | 240 / 230 | 260 | DB11326 |
| IV i.F. | 540 / 530 | 160 | DB11440 |
