Einführplatten mit Muffen / Kabeltrichtern

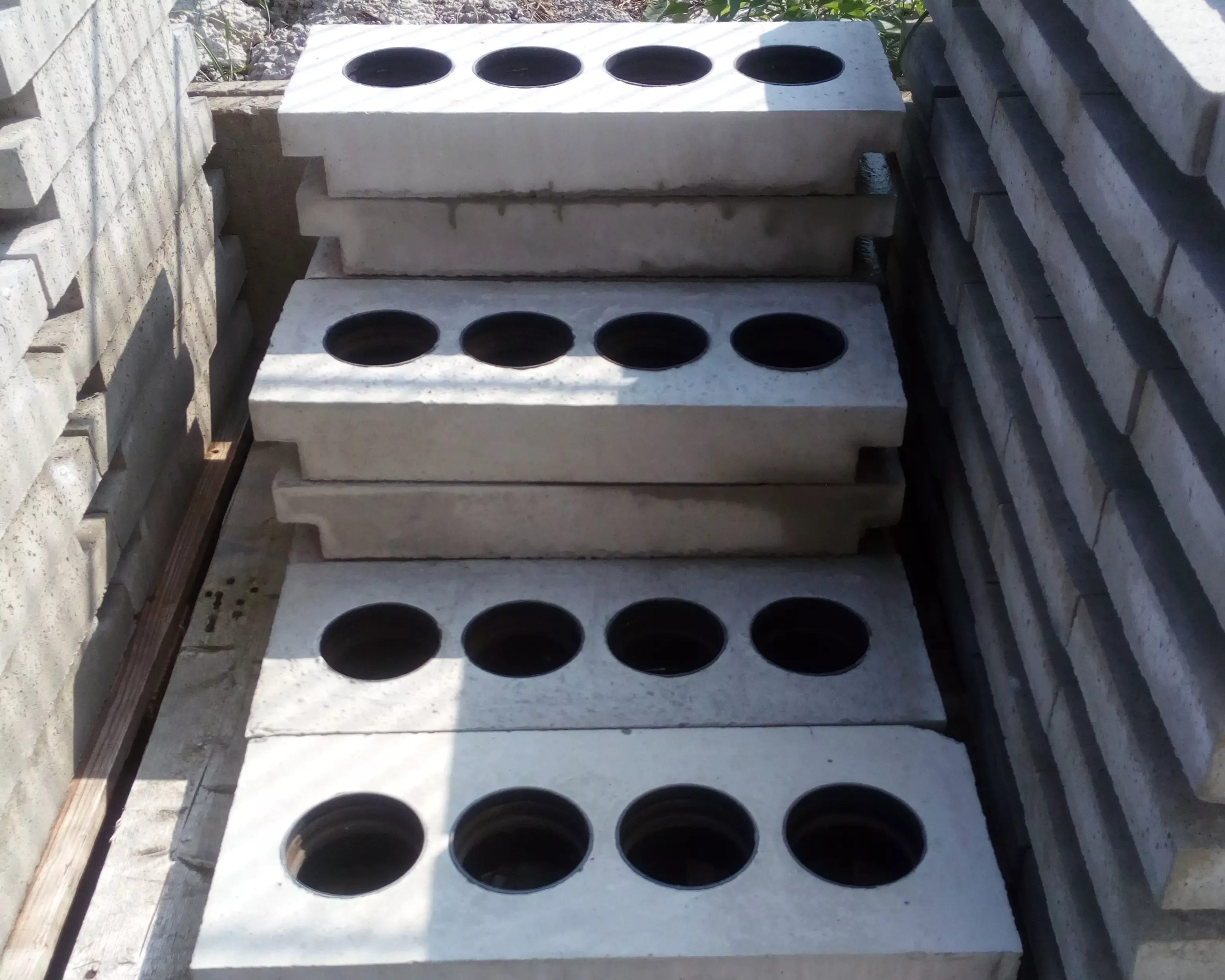

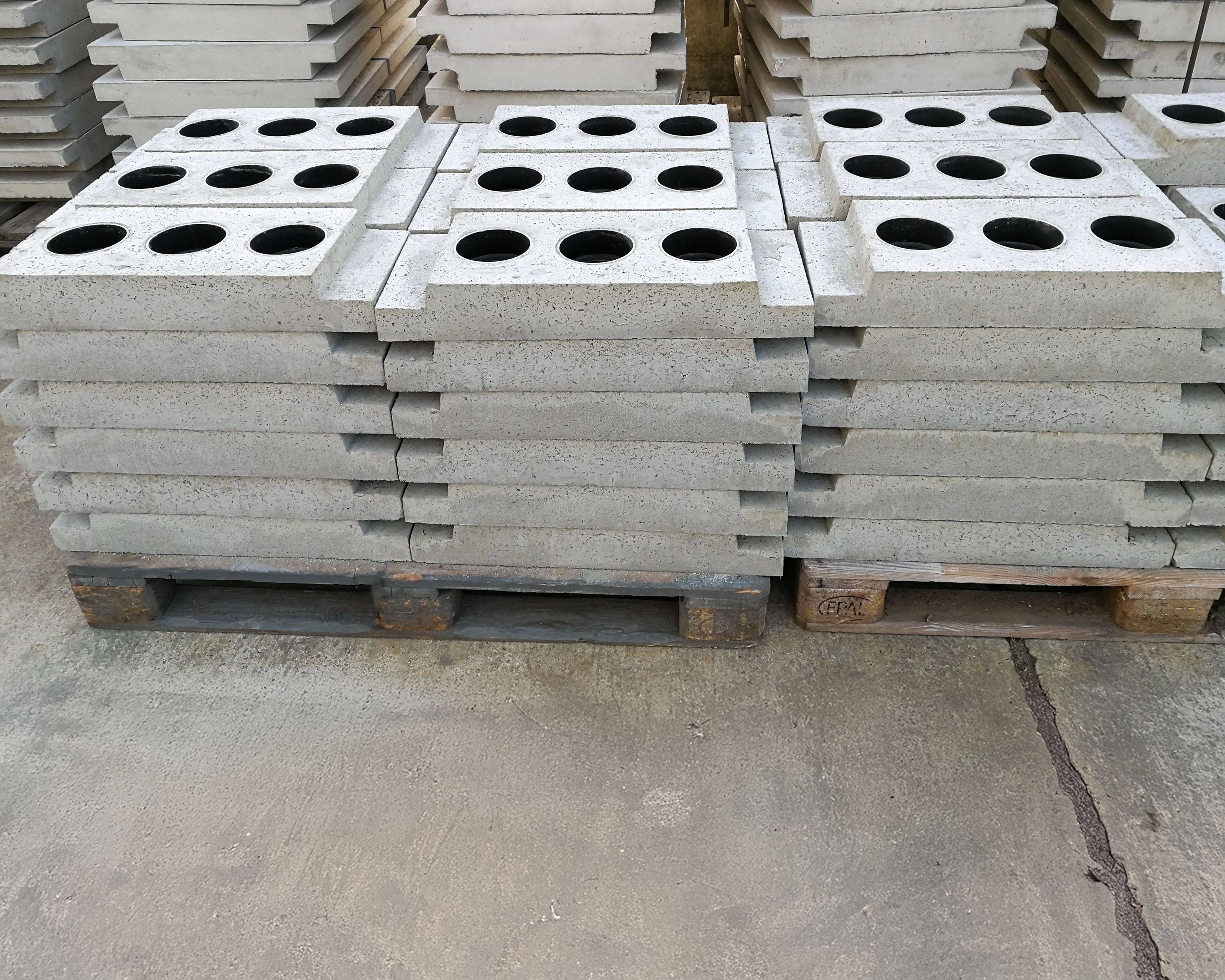

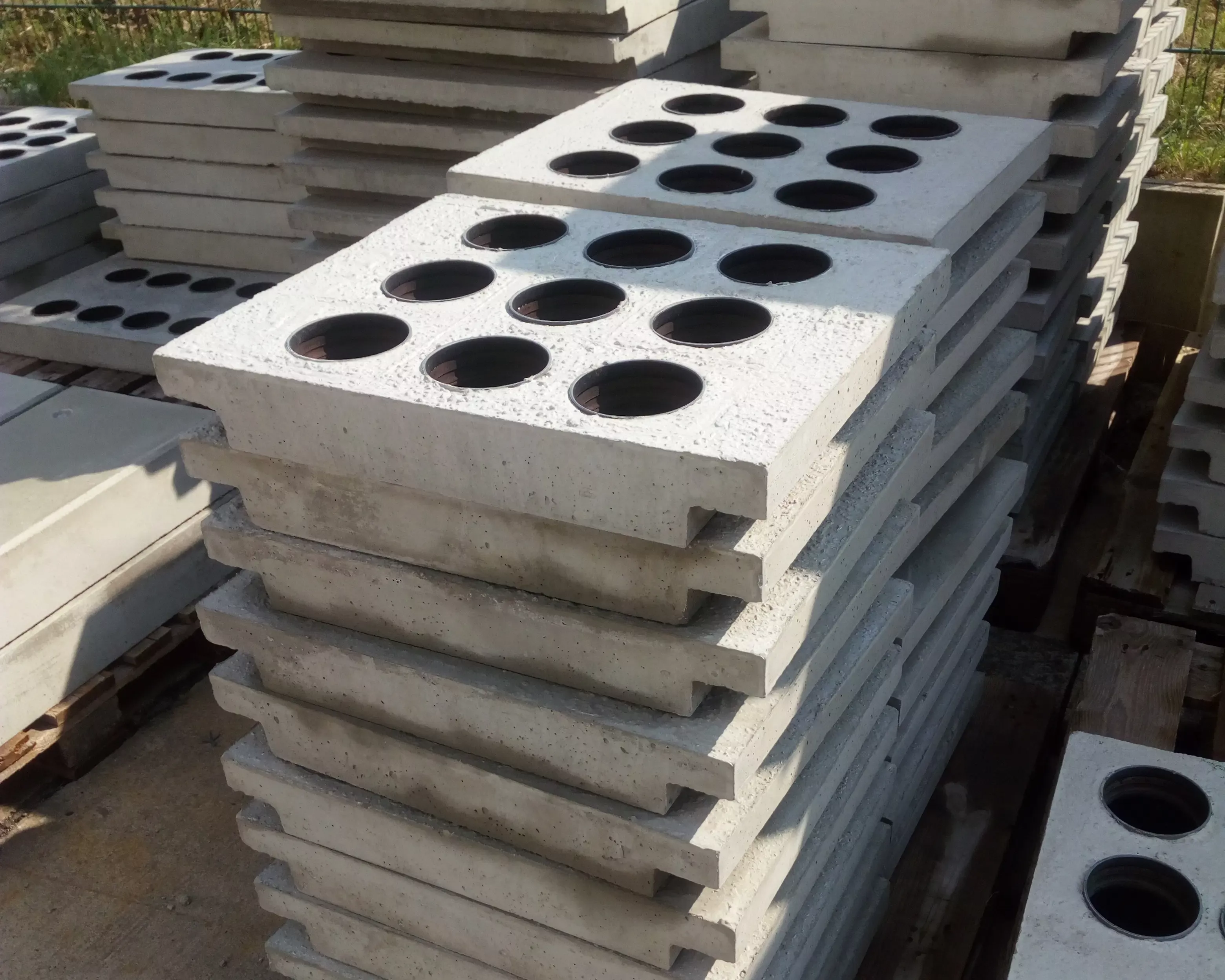

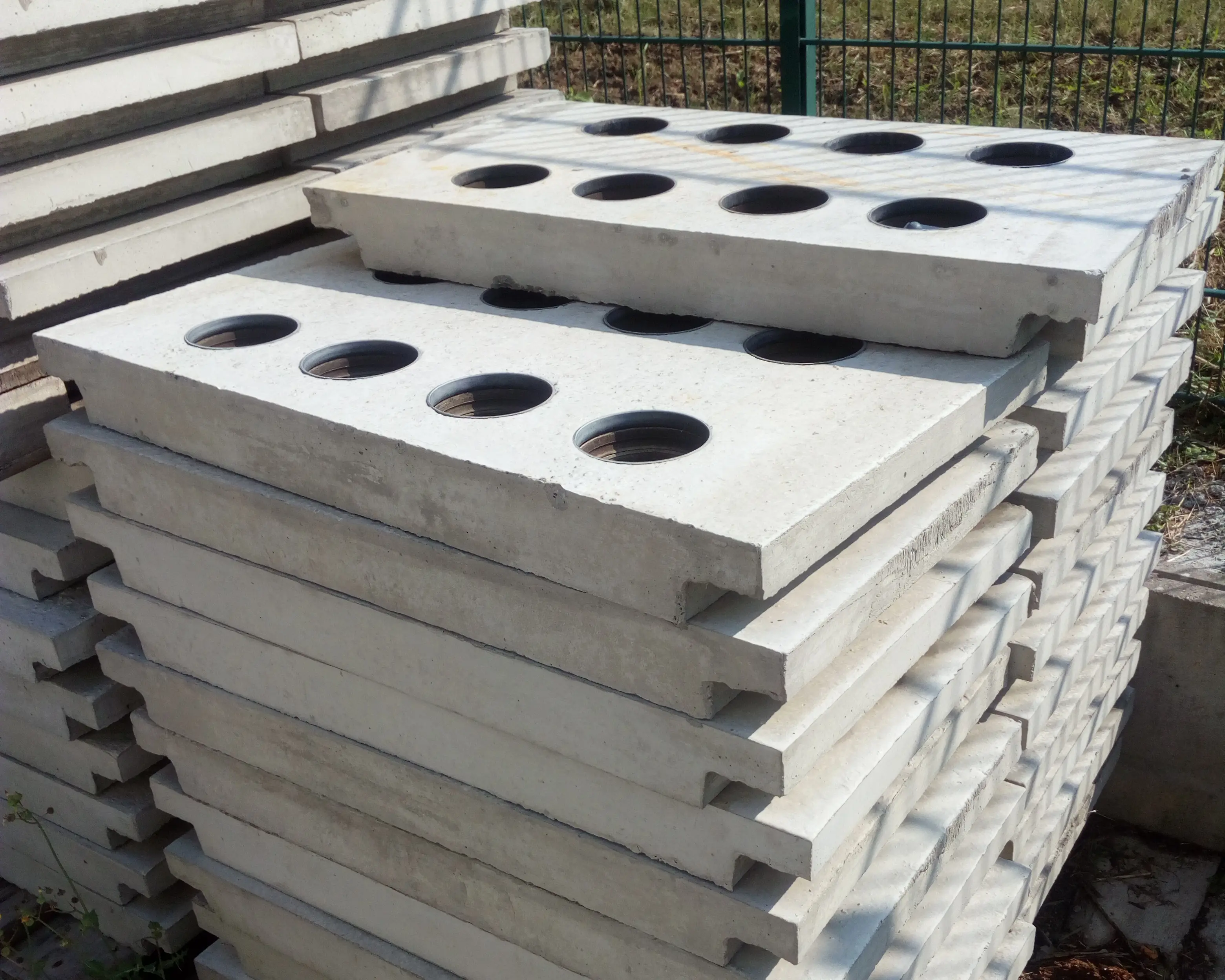

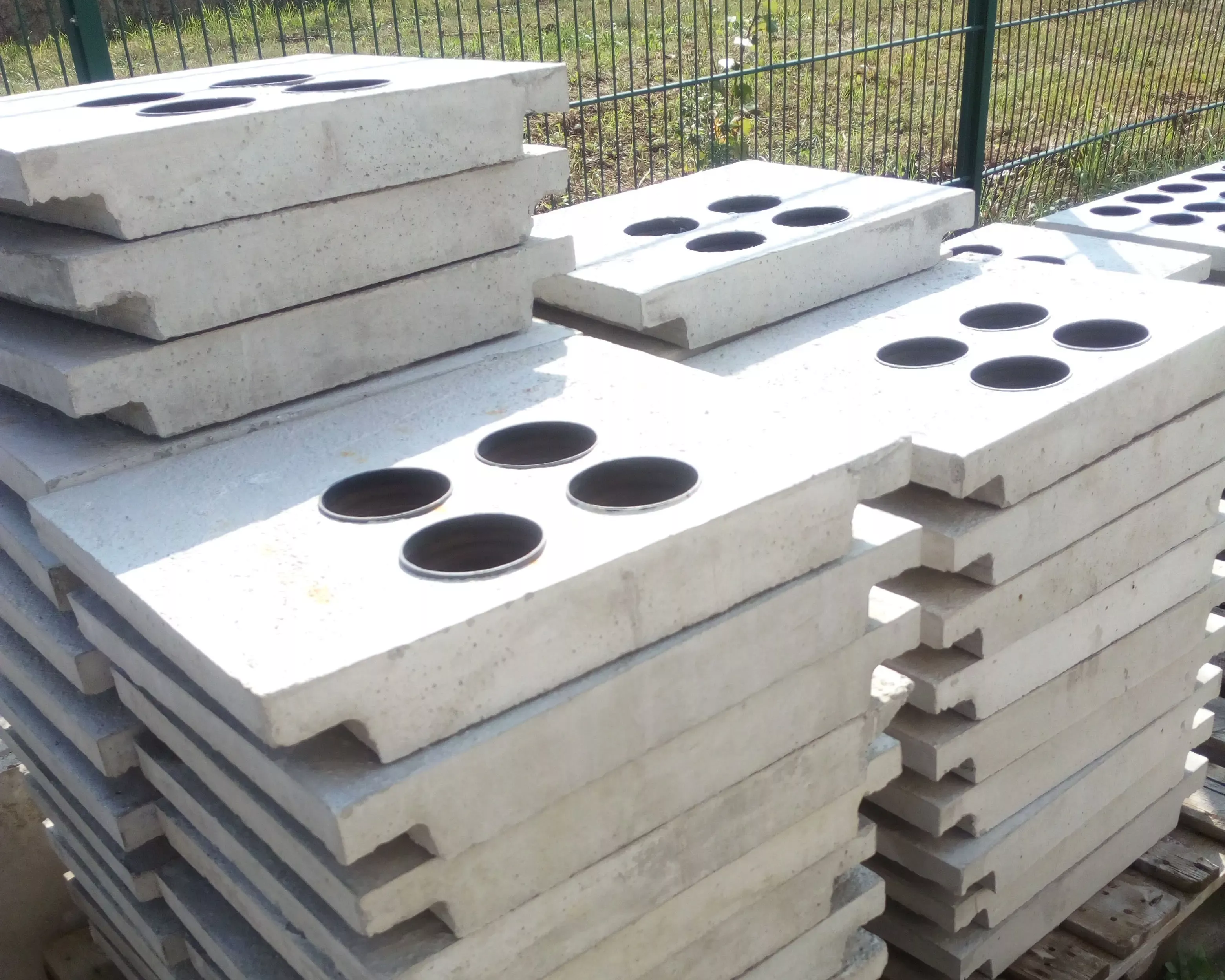

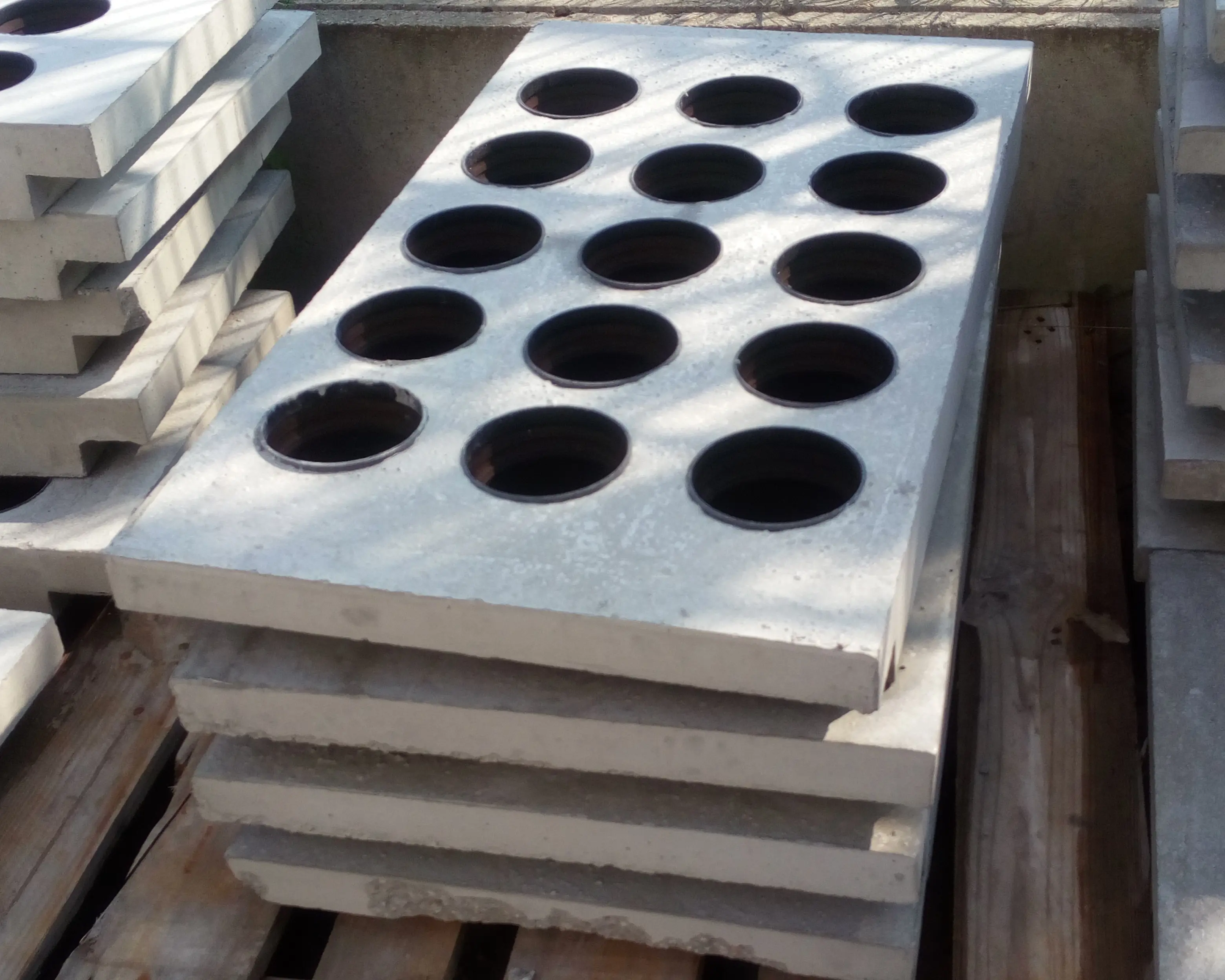

Nach Herausschlagen der Sollbruchstellen in den Einführungsrahmen besteht die Möglichkeit, Stahlbetondielen mit einbetonierten Muffen im Mörtelbett in den Kabelaufbauschacht einzusetzen. Hergestellt werden diese in den unterschiedlichsten Größen.

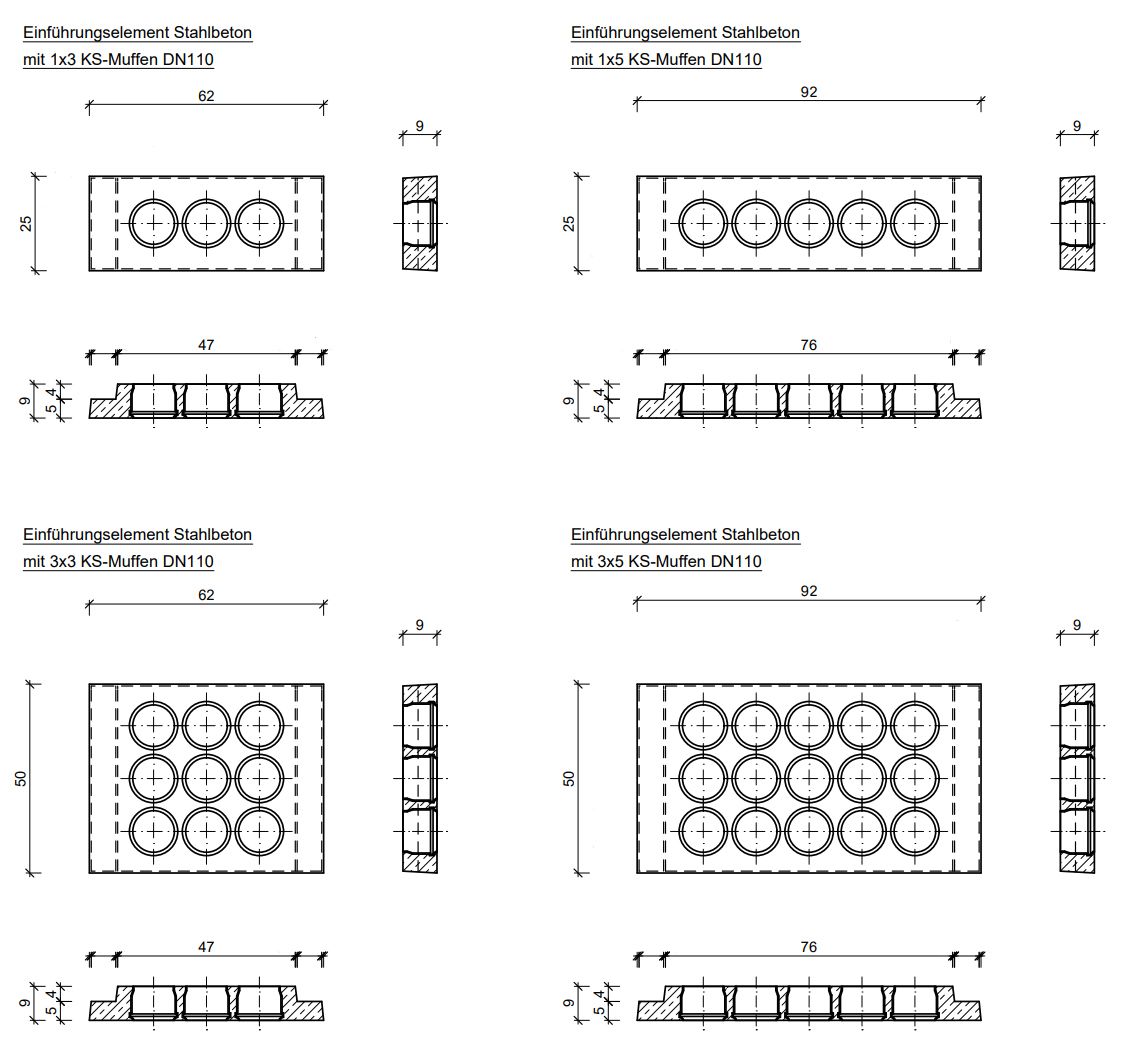

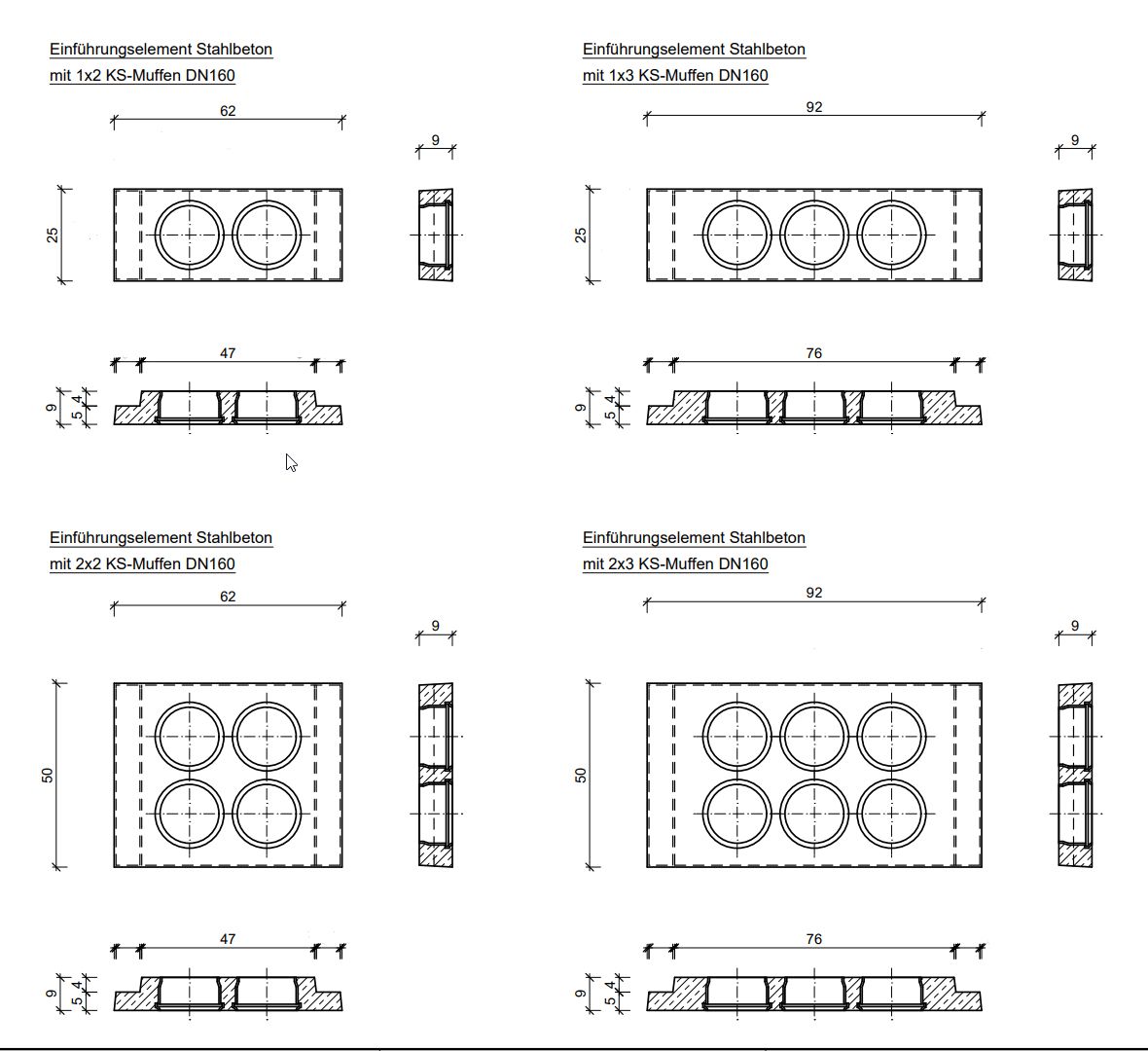

In der nachfolgenden Tabelle sind die verschiedenen Größen der Einführplatten zu sehen.
Teilen Sie uns einfach ihre Anordnung der Muffen und/oder Kabeltrichter mit entsprechendem Durchmesser Ø mit.
Gängige Durchmesser Ø: DN 50, DN75,DN110, DN125, DN160
Betongüte: C 35/45, XC4, XD2, XS2, XF3, XM1, XA1
| Größe Einführplatte LxBxH |
Anzahl Muffen/Kabeltrichter |
|---|---|
| 62 x 25 x 9 cm | Bis zu 4 |
| 62 x 50 x 9 cm | bis zu 12 |
| 93 x 25 x 9 cm | Bis zu 5 |
| 93 x 50 x 9 cm | Bis zu 15 |
