M-KAB Kabelkanal (MBR) a.D.

Der Kabelkanal M-KAB 4605 ist eine Lösung zur Kabelführung auf Brückenbauwerken und wird als aufgesetzter Kabelkanal (nicht Erdverlegt) gemäß der Elementberichtzeichnung M-KAB 4605 der DB Netz AG verwendet (DB RZ 804.9030).

Kanaltröge: Die Tröge sind 500 mm lang und haben eine Wandstärke von 60 mm sowie eine Bodenstärke von 80/90 mm. Diese Dimensionen sorgen für eine hohe Stabilität und Langlebigkeit, selbst bei extremen Belastungen und Witterungseinflüssen. Zudem bilden die am Boden betonierten Füße einen optimalen Feuchteschutz, da etwaiges Oberflächenwasser gut ablaufen kann. Deckel mit Falzausbildung: Die Deckel des Kanals haben ebenfalls eine Länge von 500 mm und sind an beiden Seiten mit einer Falzausbildung ausgestattet. Diese Konstruktion gewährleistet ein sicheres Aufliegen und eine feste Verbindung, wodurch der Deckel vor Verrutschen geschützt ist.

Hohe Bruchlast: Mit einer Bruchlast von über 10 kN sind die Deckel äußerst widerstandsfähig und bieten zuverlässigen Schutz für die im Kanal verlegten Kabel.

Der M-KAB 4605 kann zudem optional mit einem Absenkungs- und Anhebungsbausatz ausgestattet werden, was eine einfache Installation und Wartung des Kabelkanalsystems ermöglicht. Die robuste Bauweise und durchdachte Konstruktion machen den M-KAB 4605 zu einer idealen Lösung für den Einsatz auf Brücken.

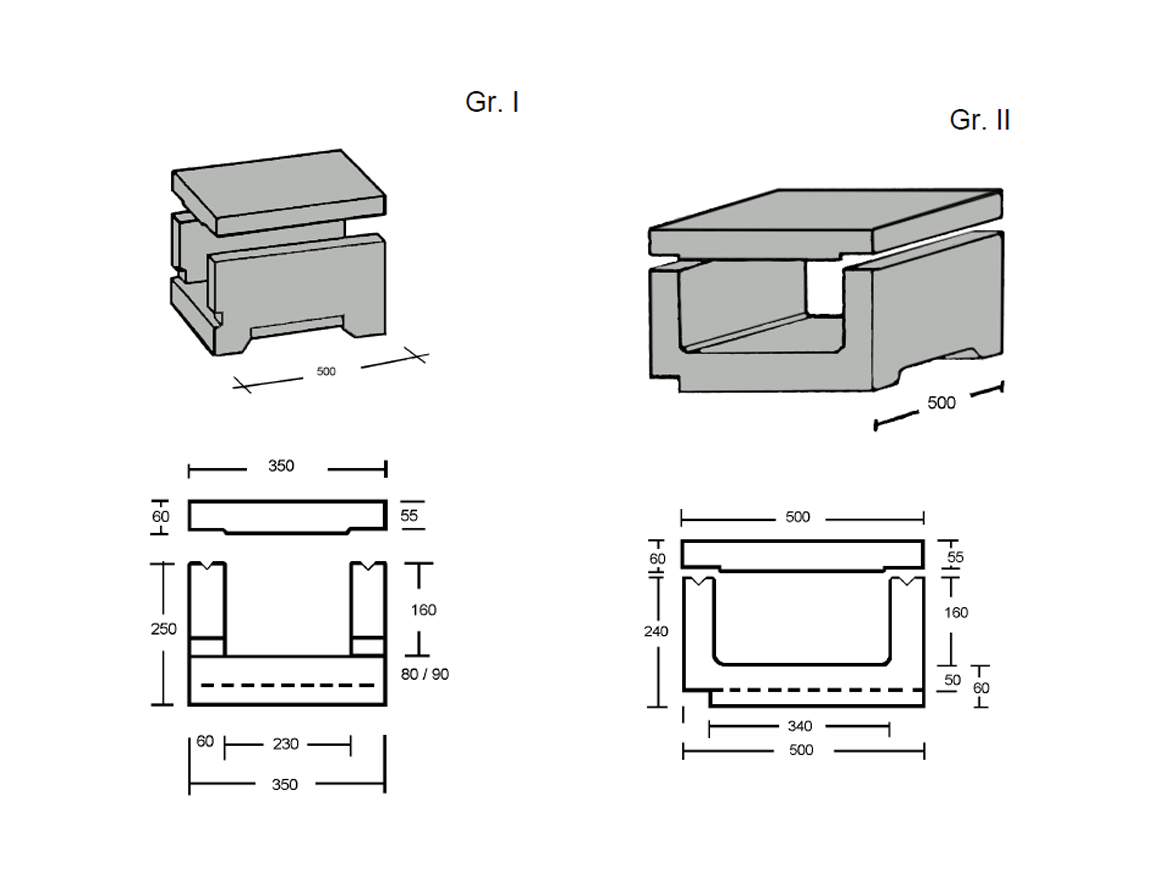

Trogkanal pro lfd. m komplett bestehend aus:

- 2 Trögen je 500 mm Länge, Wandstärke 60 mm, Bodenstärke 80/90 mm, im Trogboden mit Gefälle, die Stirnseiten ohne Falzausbildung

- 2 Deckeln je 500 mm Länge, 350 mm Breite 60 mm Dicke mit Falzausbildung an beiden Deckelauflagern von 5mm Tiefe, die Deckel sind konstruktiv bewehrt, 10kN

- 2m Teerstrick ca. 12 mm

Betongüte: C 35/45, XC4, XD2, XS2, XF3, XM1, XA1
