Kabelkleinschächte
Kabelkleinschächte, bewehrt und für Belastungsklassen A oder B, sind in den Abmessungen 350 x 350 mm verfügbar. Sie bestehen aus einem Deckel, Oberteil mit Flacheisenrahmen, Einführrahmen mit Aussparungen und einer Bodenplatte mit Entwässerungsloch. Ideal für den Übergang von Kunststoffrohren in Betonkabelkanäle.
Unsere Kabelkleinschächte sind auch in reiner Betonausführung verfügbar, zusätzlich zu Varianten mit Flacheisen. Diese rostfreien Betonversionen bieten eine langlebige Lösung.

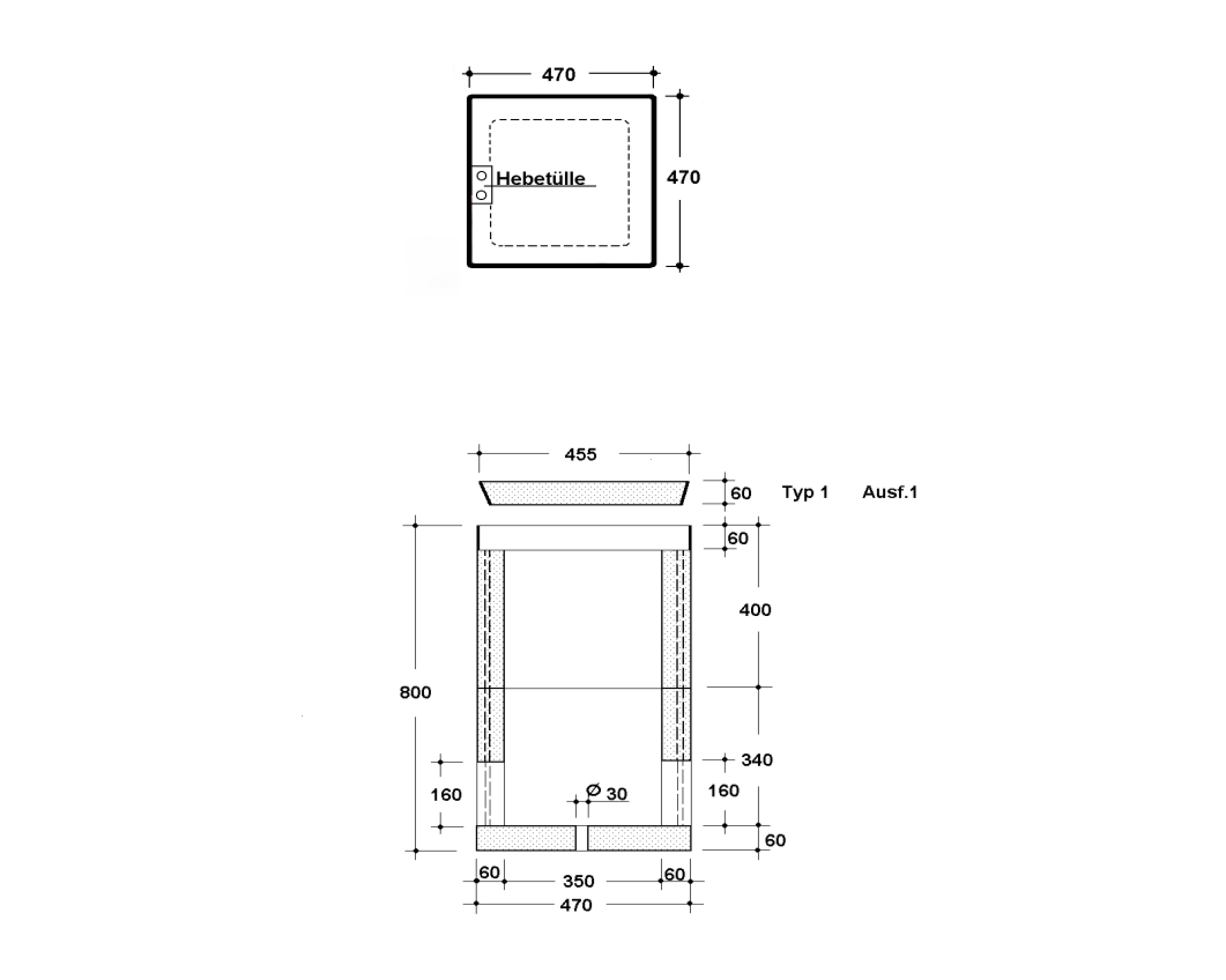

- Lichte Maße 350 x 350 x 680 mm
- Wandungsdicke 60 mm
- bewehrt für Belastungsklasse Kl. A oder B
- Artikel Nr. 50040 mit Entwässerungsloch
- Artikel Nr. 50041 mit Muffen
Einzelteile des Kabelkleinschachts sind in der unteren Tabelle zu finden und einzeln bestellbar.
Betongüte: C 35/45, XC4, XD2, XS2, XF3, XM1, XA1
| Varianten | 1 | 2 |
|---|---|---|
| Deckel | Deckel mit Flacheiseneinfassung Artikel Nr. 50043 |
Deckel ohne Flacheiseneinfassung Artikel Nr. 50056 |
| Oberrahmen Höhe 400 mm |
Oberrahmen mit Flacheiseneinfassung Artikel Nr. 50044 |
Oberrahmen ohne Flacheiseneinfassung Artikel Nr. 50057 |
| Einführrahmen Höhe 340 mm |
Einführrahmen mit 2 gegenüberliegenden Aussparungen (160 x 160 mm) Artikel Nr. 50045 |
|
| Zwischenrahmen | Zwischenrahmen 150 mm Artikel Nr. 50049 |
Zwischenrahmen 100 mm Artikel Nr. 50050 |
| Bodenplatte Dicke 60 mm |
Bodenplatte mit Entwässerungsloch ∅ = 30 mm Artikel Nr. 50046 |

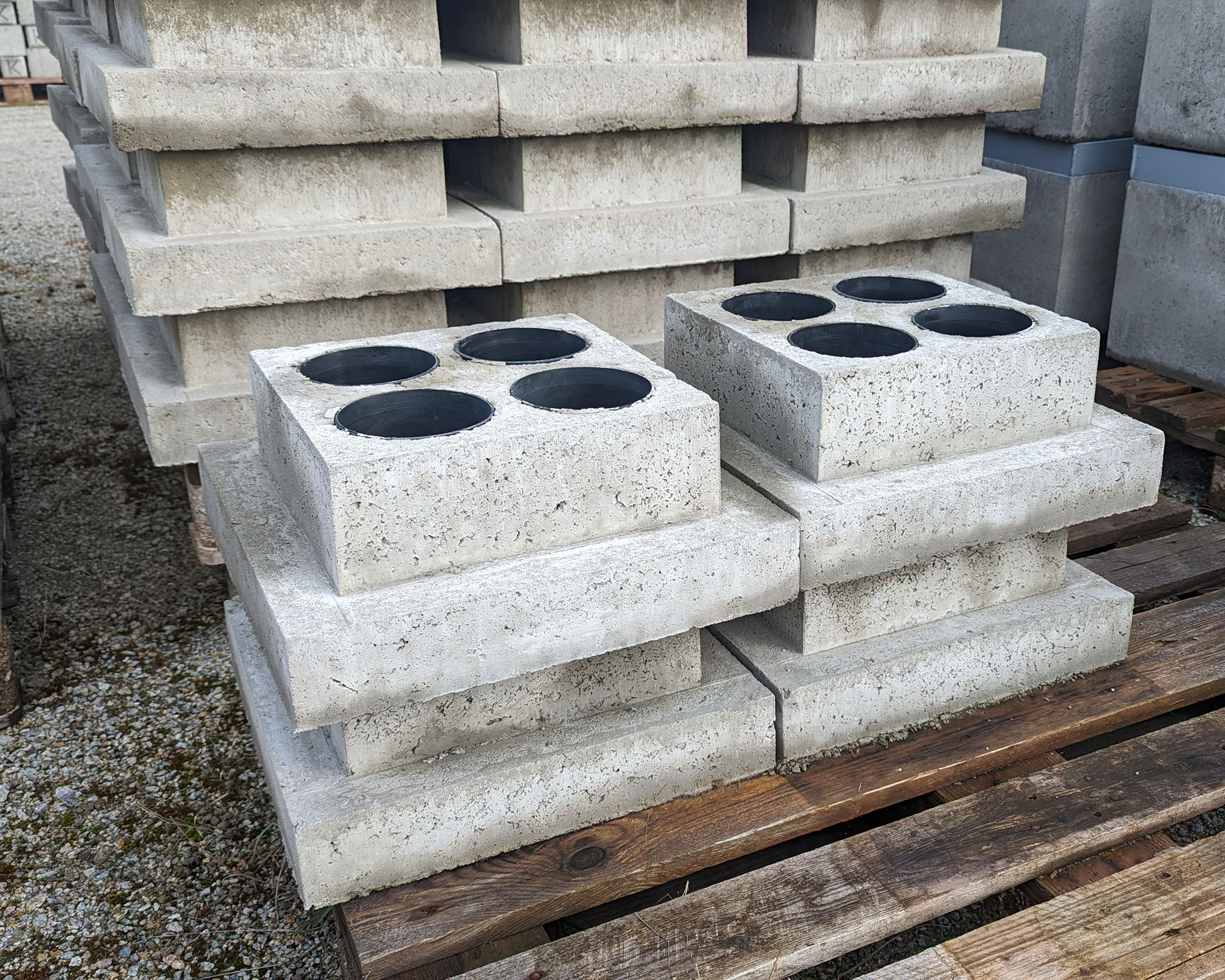

Betonplatte mit 4 einbetonierten Muffen NW 110 Artikel Nr. 50048 |
-

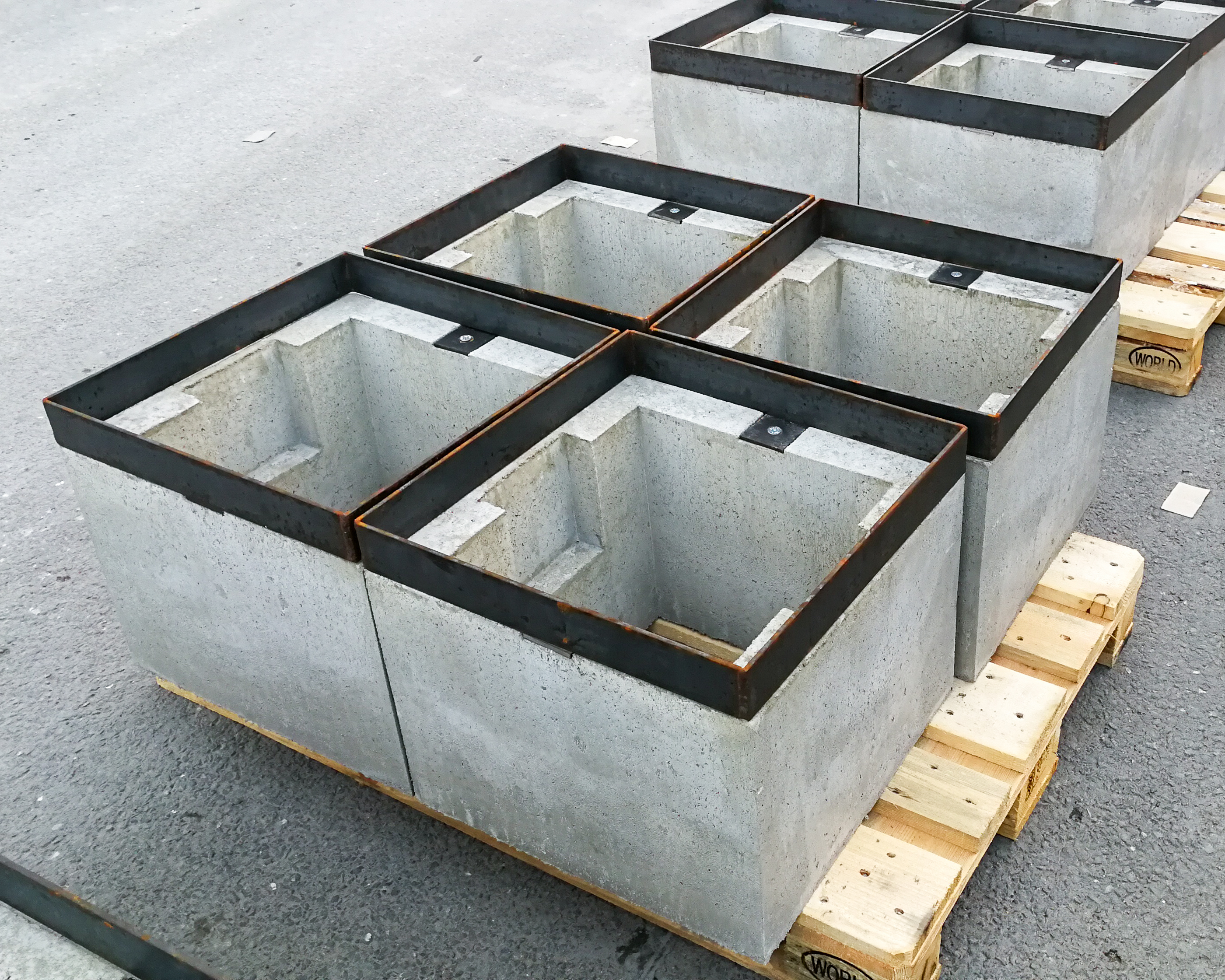

Kabelkleinschächte von Uhlmann Beton mit Flacheisen -
-

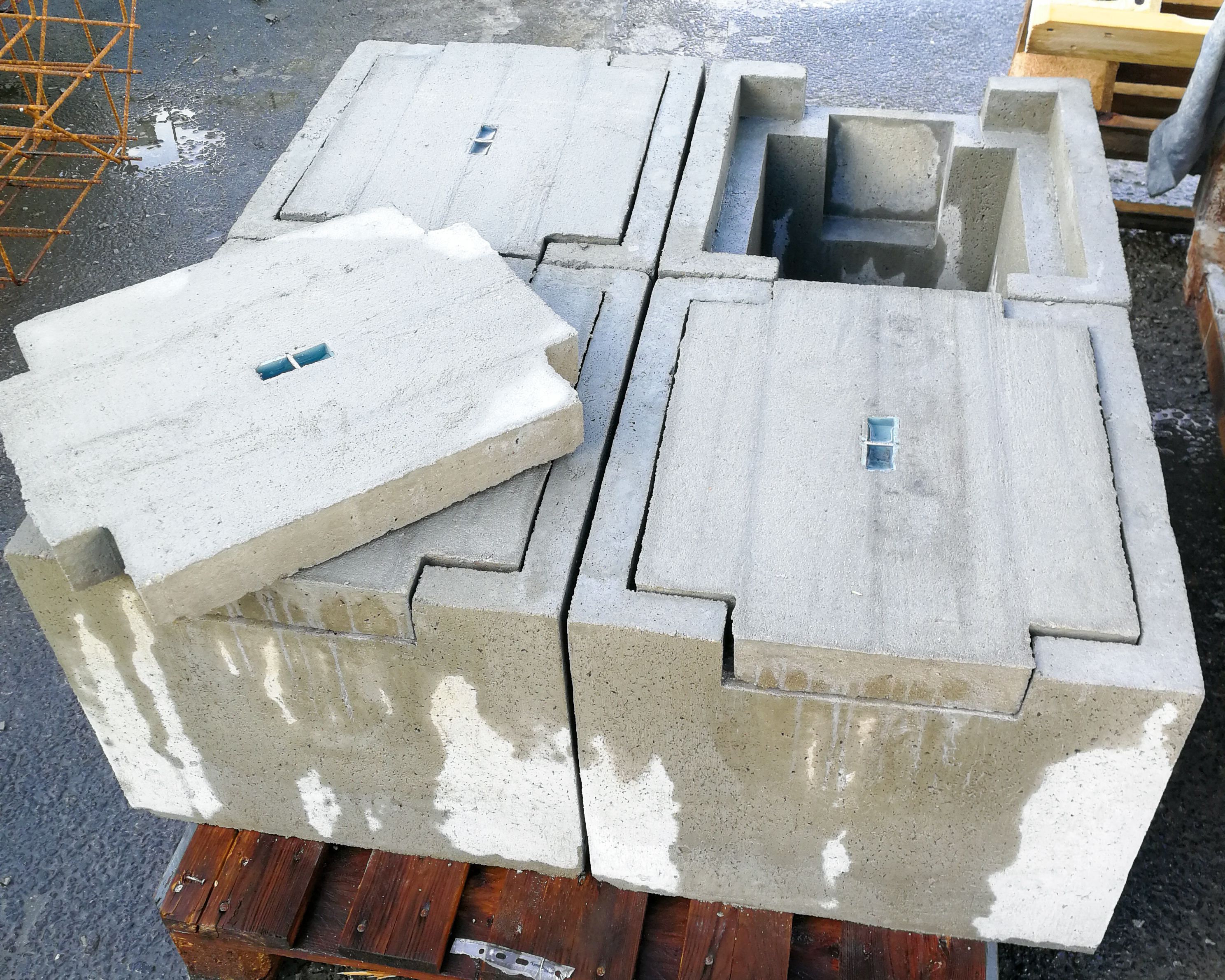

Kabelkleinschächte von Uhlmann Beton ohne Flacheisen
