Beton-Kabelkanäle und Deckel – Ein robustes Schutzelement für Bahnanlagen

Beton-Kabelkanäle, auch Kabeltröge genannt, sind unverzichtbare Schutzelemente für die im Gleisbett verlegten Kabelanlagen der Deutschen Bahn. Sie bieten zuverlässigen Schutz vor mechanischen Beschädigungen, Witterungseinflüssen und dem Eindringen von Schädlingen. Die Kabeltröge sind an den Stirnenden mit einem versetzten Falz ausgestattet, der eine nahtlose und dichte Montage ermöglicht und das Eindringen von Tieren effektiv verhindert.

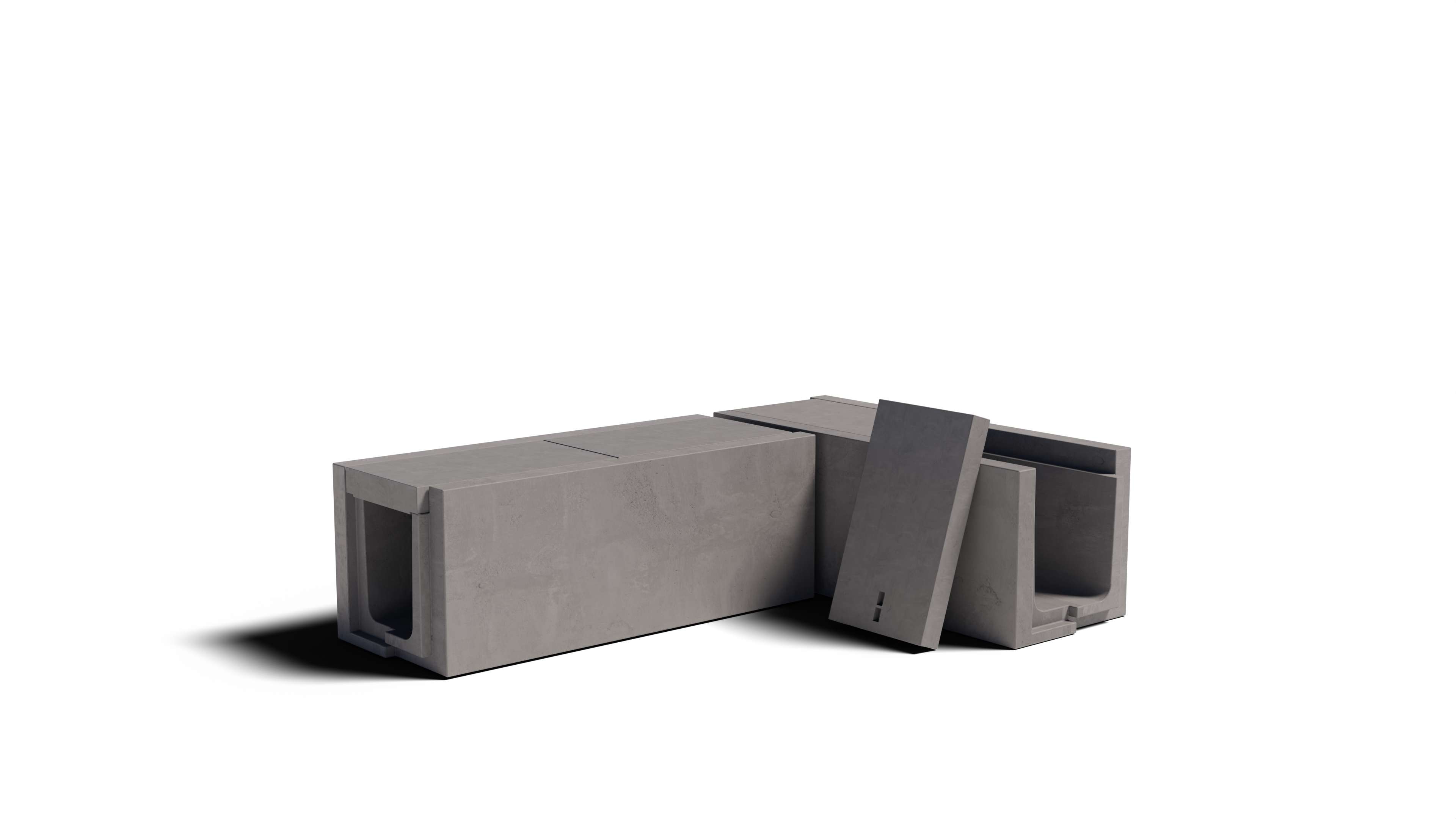

Ein besonderes Merkmal dieser Kabeltröge ist der innenliegende Deckel, der im sogenannten innenliegenden Falz (i.F.) des Troges angebracht ist. Der Deckel dient nicht nur als Schutzabdeckung, sondern kann im Notfall auch als Fluchtweg im Gleisbett genutzt werden. Die Abdeckungen sind mit einer Rutschhemmklasse R 11 versehen und bieten eine Traglast von 10 kN, was den sicheren Zugang gewährleistet. Um die Wartung zu erleichtern, können bestimmte Deckel mit Aushebevorrichtungen ausgestattet werden, die das einfache Öffnen der Trassenabdeckung ermöglichen. Auf freier Strecke sind diese Aushebevorrichtungen etwa alle 100 Meter und in Bahnhöfen etwa alle 50 Meter vorzusehen.

Bei der Herstellung der Kabeltrog-Deckel setzt die UHLMANN BETON GmbH auf faserverstärkten Beton, der die Bildung von Rissen minimiert und eine vorzeitige Verwitterung durch Stahlkorrosion verhindert. Diese moderne Technologie reduziert somit auch den CO2 Abdruck des Produktes entschieden und sorgt für ein extrem langlebigeres Produkt, das den hohen Anforderungen des Bahnbereichs gerechter wird.

Technische Anforderungen an Kabeltrog-Deckel:

  • Konstruktive Bewehrung ab Größe II: Deckel für Kabeltröge ab Größe II müssen konstruktiv verstärkt werden, um die notwendige Stabilität zu gewährleisten.
  • Bruchlastprüfungen nach DIN EN 124-1: Die Bruchlastprüfungen erfolgen gemäß Anhang B der Norm, wobei eine Mindestprüfkraft von 10 kN bis zum Erstanriss erreicht werden muss. Die Prüfungen werden ohne Verformungsmessung durchgeführt. Ein endgültiger Bruch darf erst bei einer Restfestigkeit von mindestens 2,5 kN auftreten.
  • Standardisierte Größenbezeichnungen: Die bewährten Größen I bis IV und IIIa werden weitergeführt und sind in den Regelzeichnungen (DBS 918 065 TL 01 bis TL 05) festgelegt.
  • Rutschhemmung nach DIN 51130: Die Kabeltrogdeckel erfüllen die Anforderungen an die Rutschhemmklasse R 11 gemäß DIN 51130:2010-08 und DIN EN 16165, Anhang NB. Die Prüfung ist vor der Beantragung der Herstellerbezogenen Produktqualifikation (HPQ) durchzuführen.
  • HPQ der Deutschen Bahn: Alle unsere Betonkabelkanäle sind HPQ zertifiziert und gemäß  DBS 918 065 TL 01 - 05 hergestellt

Betongüte Tröge: C35/45 XC4, XD3, XS3, XF3, XA2

Betongüte Deckel: C30/37 XC4, XF1, XA1, R12

Jetzt anfragen!

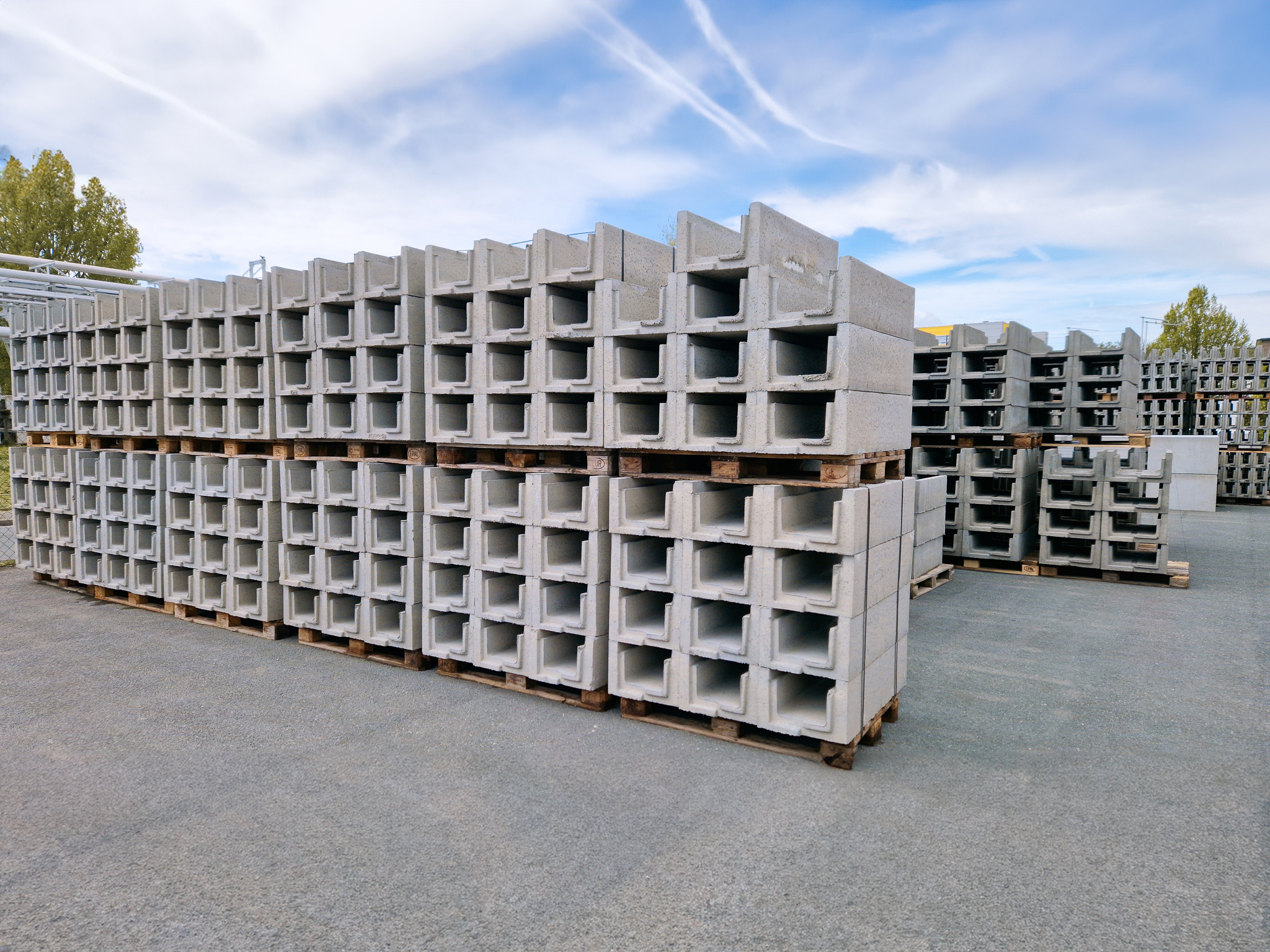

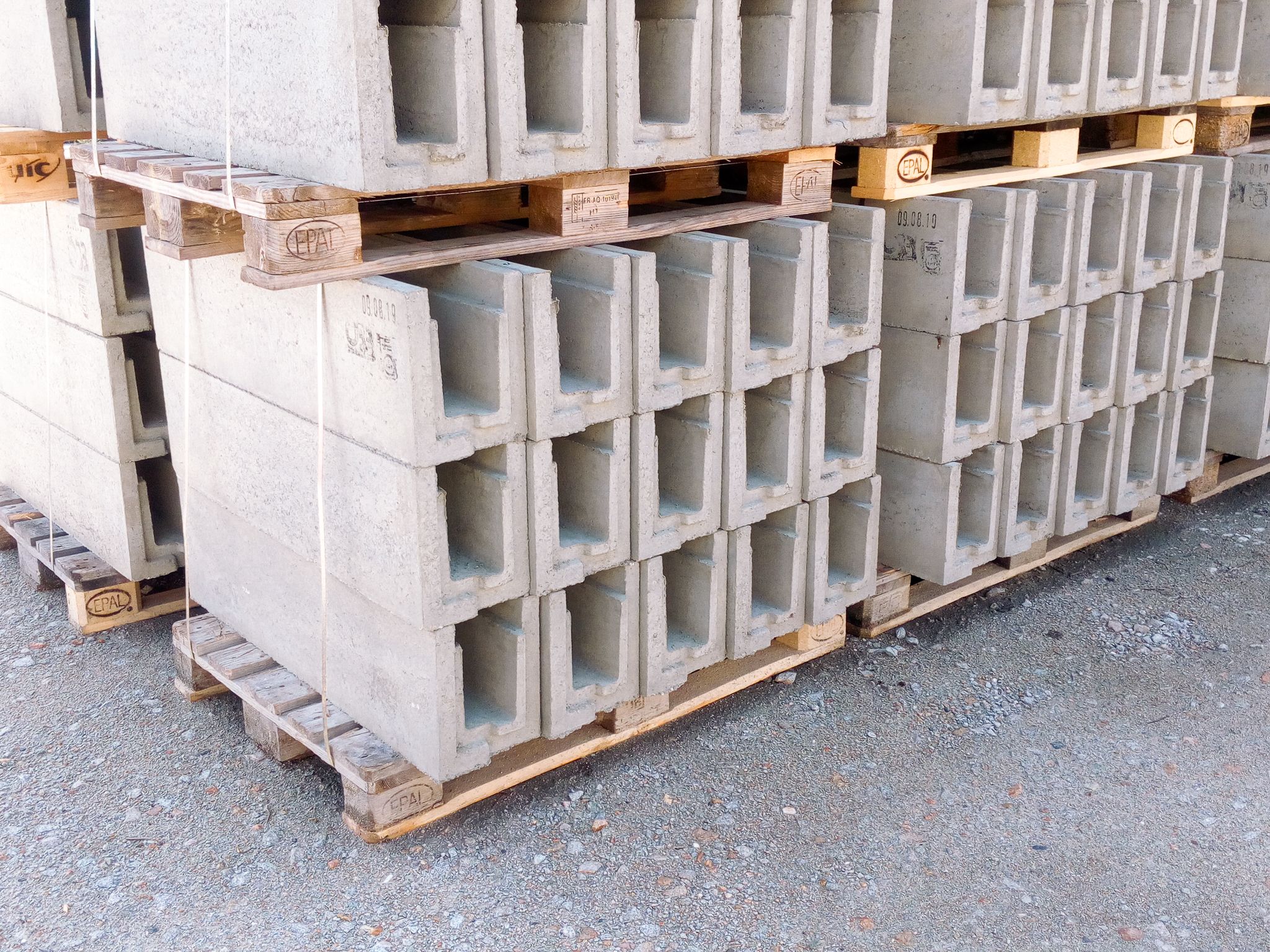

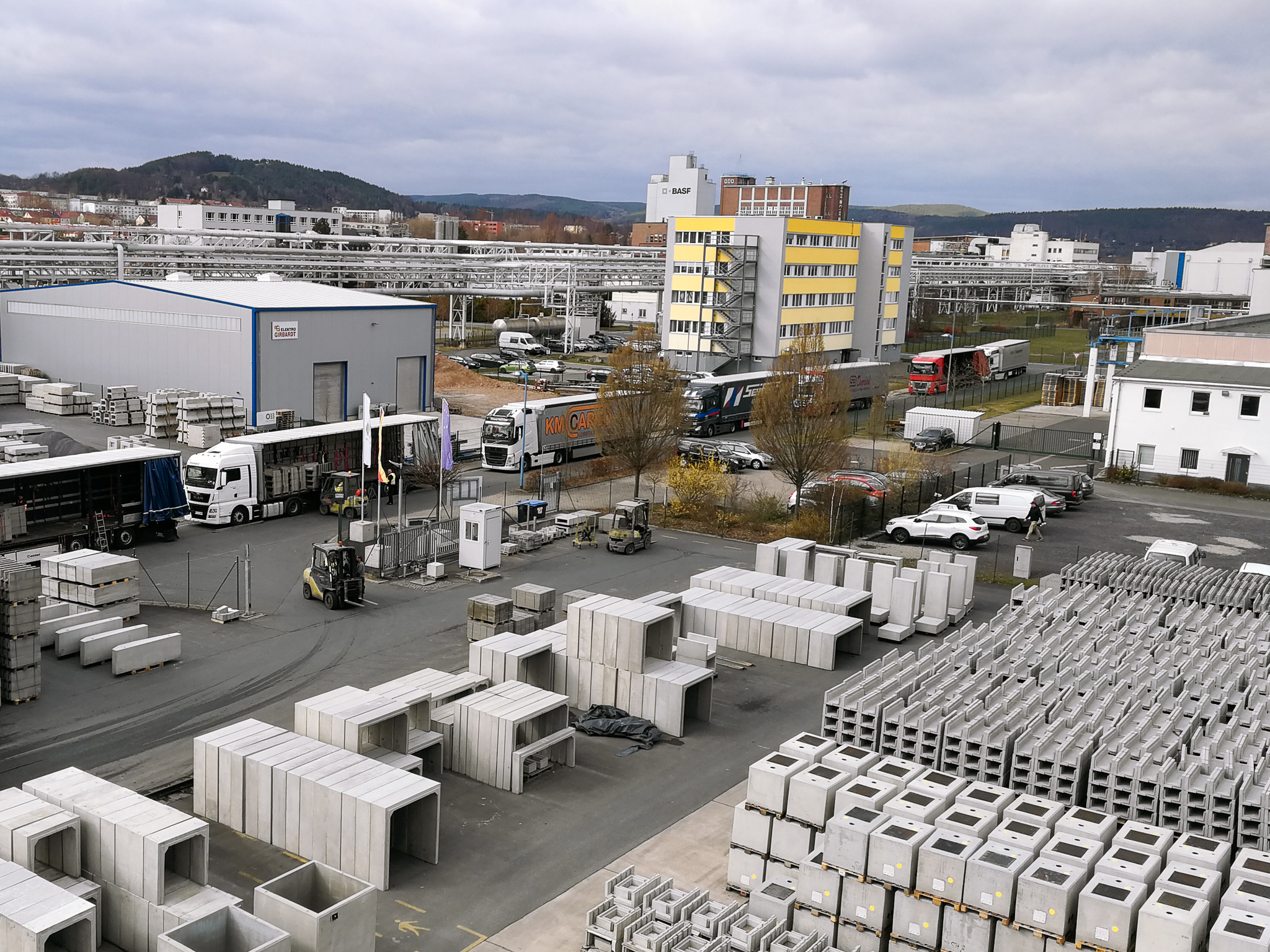

Kabeltröge

BAULÄNGE 1000 mm. Alle unsere Kabeltröge sind HPQ zertifiziert und gemäß DBS 918 065 TL 01 - 05 hergestellt. Kabeltrog Gr. IIIa und IV wird mit Aussparung und Trennstegnut zum Einsetzen von Trennstegplatten ausgeführt werden.
Größe Breite
innen/außen
mm
Höhe
innen/außen
mm
Artikel - Nr.
I i.F. 100/220 160/275 DB11110
II i.F. 240/400 160/275 DB11210
III i.F. 240/400 260/385 DB11310
IIIa i.F. 355/515 160/275 DB11350
IV i.F. 540/700 160/285 DB11410

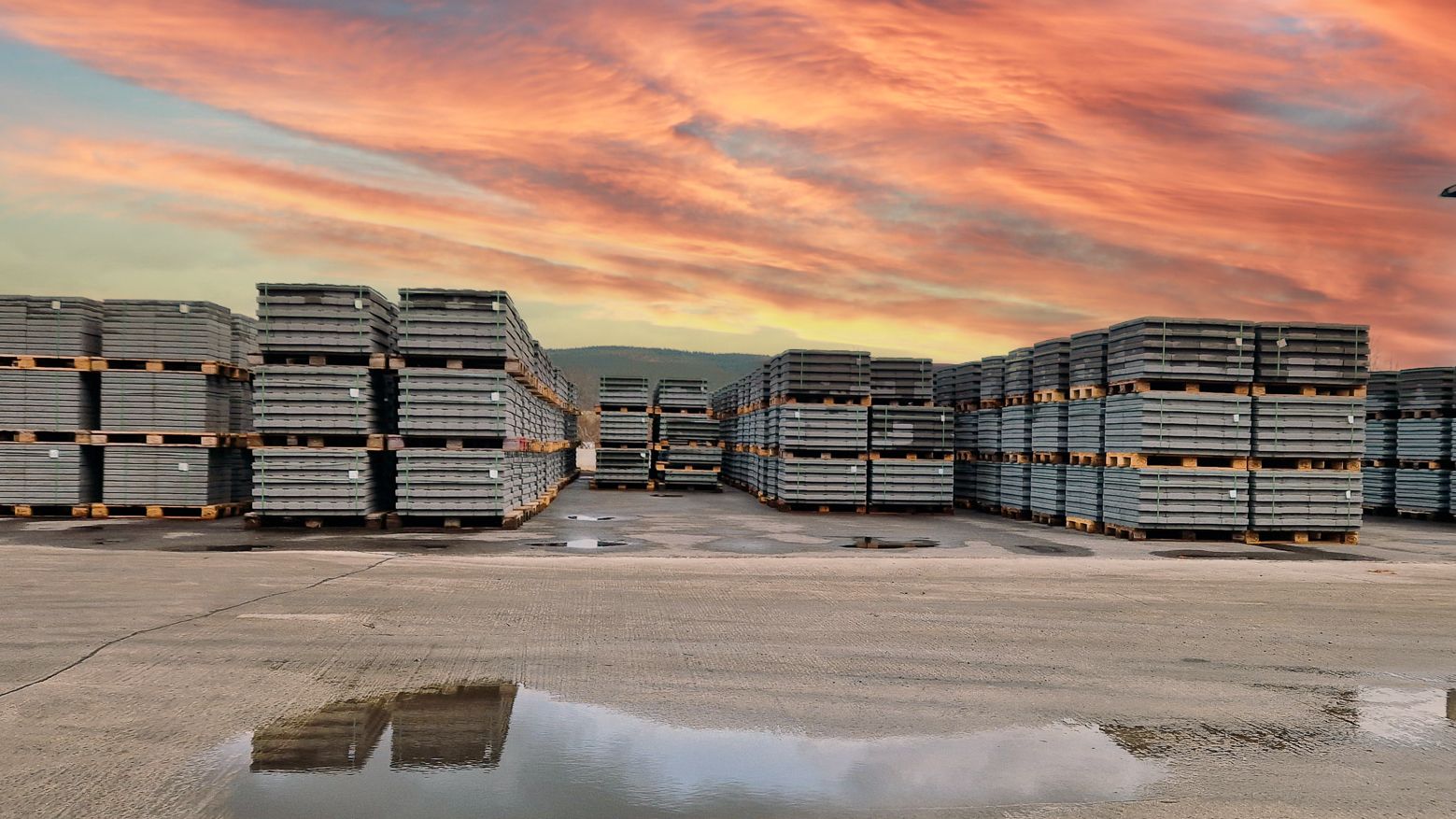

Trogdeckel

BAULÄNGE 500 mm. Alle unsere Trogdeckel sind HPQ zertifiziert und gemäß DBS 918 065 TL 01 - 05 hergestellt. Ab Gr. II bewehrt, 10kN
Größe Breite
mm
Höhe
mm
Artikel - Nr.
I i.F. 138 60 DB11111-F
II i.F. 285 60 DB11211-F
III i.F. 285 60 DB11211-F
IIIa i.F. 400 60 DB11351-F
IV i.F. 585 60 DB11411-F
